Tiêu chuẩn đi dây điện trong nhà: Quy định và lưu ý an toàn

Tiêu chuẩn đi dây điện trong nhà là gì?

Tiêu chuẩn đi dây điện trong nhà là tập hợp các quy định về lựa chọn dây điện, ống luồn, cách bố trí đường dây, thiết bị bảo vệ và hệ thống tiếp địa nhằm đảm bảo an toàn điện, hạn chế chập cháy và giúp hệ thống điện vận hành ổn định trong thời gian dài.

Việc thi công đúng tiêu chuẩn không chỉ giúp công trình dễ nghiệm thu mà còn giảm nguy cơ quá tải, rò điện và các sự cố có thể gây mất an toàn cho người sử dụng.

Những tiêu chuẩn kỹ thuật đang áp dụng

Trong thi công điện dân dụng hiện nay, một số bộ tiêu chuẩn thường được tham khảo và áp dụng gồm:

• TCVN 9206 về lắp đặt thiết bị điện trong nhà ở và công trình dân dụng.
• TCVN 9207 về đặt đường dẫn điện trong nhà ở và công trình công cộng.
• TCVN 7447 về hệ thống lắp đặt điện hạ áp.
• Các quy chuẩn liên quan đến dây dẫn, aptomat, thiết bị chống giật và vật liệu điện dân dụng.

Những tiêu chuẩn này quy định từ cách lựa chọn vật tư, bố trí đường dây đến yêu cầu an toàn điện và kiểm tra nghiệm thu trước khi đưa vào sử dụng.

Vì sao phải thi công đúng tiêu chuẩn?

Nhiều sự cố điện trong nhà không xuất phát từ thiết bị mà đến từ việc thi công không đúng kỹ thuật. Dây dẫn quá nhỏ, đi dây thiếu ống bảo vệ hoặc không có thiết bị chống rò đều có thể tạo ra nguy cơ mất an toàn lâu dài.

Tuân thủ tiêu chuẩn đi dây điện trong nhà mang lại nhiều lợi ích:

• Giảm nguy cơ chập cháy và điện giật.
• Hạn chế tình trạng sụt áp khi sử dụng nhiều thiết bị cùng lúc.
• Tăng tuổi thọ cho dây dẫn và thiết bị điện.
• Thuận lợi cho bảo trì, sửa chữa và nâng cấp hệ thống sau này.
• Đáp ứng yêu cầu nghiệm thu công trình dân dụng.

Đối với nhà ở hiện đại sử dụng điều hòa, bếp từ, máy nước nóng và nhiều thiết bị công suất lớn, việc thi công đúng tiêu chuẩn gần như là yêu cầu bắt buộc.

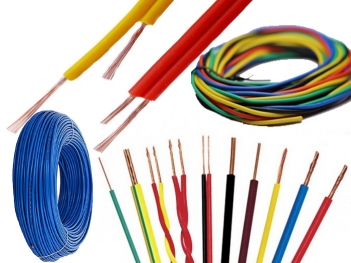

Dây điện trong nhà nên chọn thế nào?

Chọn đúng dây dẫn là một trong những yếu tố quan trọng nhất khi lắp đặt hệ thống điện dân dụng. Dây điện không chỉ cần đủ khả năng chịu tải mà còn phải phù hợp với phương thức lắp đặt và điều kiện sử dụng thực tế.

Tiết diện dây cho từng nhóm tải

Một sai lầm khá phổ biến là chọn dây điện dựa trên công suất của một thiết bị riêng lẻ. Trên thực tế, cần tính tổng tải có thể hoạt động đồng thời trên cùng một nhánh điện.

Mức tiết diện thường được sử dụng trong nhà ở gồm:

• Dây 1.5 mm² cho hệ thống chiếu sáng.
• Dây 2.5 mm² cho ổ cắm sinh hoạt thông thường.
• Dây 4 mm² cho máy lạnh hoặc bình nước nóng.
• Dây 6 mm² trở lên cho bếp từ và các thiết bị công suất lớn.
• Dây 10–16 mm² cho tuyến cấp nguồn từ công tơ đến tủ điện tổng tùy quy mô công trình.

Ngoài tải sử dụng, chiều dài đường dây cũng cần được tính toán để hạn chế hiện tượng sụt áp khi thiết bị hoạt động.

Loại dây phù hợp khi đi âm tường

Đối với hệ thống đi dây điện âm tường, nên ưu tiên các loại dây đồng chất lượng tốt, có lớp cách điện đạt chuẩn và khả năng chịu nhiệt ổn định.

Khi lựa chọn dây điện cần lưu ý:

• Ruột dẫn bằng đồng có độ dẫn điện cao.
• Lớp cách điện đạt mức điện áp 450/750V hoặc cao hơn.
• Có nguồn gốc và thông số kỹ thuật rõ ràng.
• Phù hợp với môi trường lắp đặt trong nhà hoặc ngoài trời.

Dây điện âm tường thường có tuổi thọ rất dài nên việc đầu tư vật tư đạt chuẩn ngay từ đầu sẽ giúp hạn chế chi phí sửa chữa về sau. Ngược lại, sử dụng dây kém chất lượng có thể dẫn đến lão hóa cách điện, phát nhiệt bất thường và tăng nguy cơ cháy âm tường sau nhiều năm sử dụng.

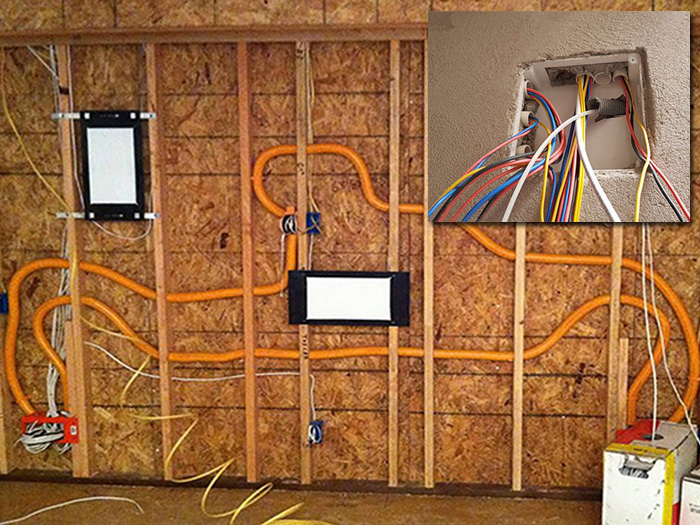

Quy định đi dây điện âm tường an toàn

Đi dây điện âm tường là phương án được sử dụng phổ biến trong nhà ở hiện nay nhờ tính thẩm mỹ cao và khả năng bảo vệ dây dẫn tốt hơn so với đi nổi. Tuy nhiên, nếu thi công sai kỹ thuật, việc sửa chữa về sau sẽ rất khó khăn và tiềm ẩn nhiều rủi ro an toàn.

Nguyên tắc đi dây ngang và dọc

Một nguyên tắc quan trọng trong quy chuẩn đi dây điện âm tường là tuyến dây phải đi theo phương ngang hoặc phương dọc rõ ràng.

Tuyến ngang thường được bố trí theo cao độ ổ cắm hoặc công tắc. Tuyến dọc được kéo thẳng từ hộp nối xuống thiết bị sử dụng điện.

Việc đi dây theo quy luật cố định mang lại nhiều lợi ích:

• Dễ xác định vị trí dây điện khi sửa chữa.
• Hạn chế nguy cơ khoan trúng dây âm tường.
• Thuận lợi khi cải tạo hoặc mở rộng hệ thống điện.
• Giúp công trình đạt tính chuyên nghiệp và dễ nghiệm thu.

Ngoài ra, dây điện phải được luồn trong ống bảo vệ phù hợp. Không nên chôn trực tiếp dây điện trong tường vì lớp cách điện có thể bị ảnh hưởng theo thời gian bởi độ ẩm, nhiệt độ và tác động cơ học.

Những lỗi thi công thường gặp là gì?

Nhiều công trình dân dụng gặp sự cố điện sau vài năm sử dụng do mắc các lỗi thi công ngay từ đầu.

Một số lỗi phổ biến gồm:

• Đi dây chéo trong tường gây khó xác định vị trí.
• Nối dây bên trong ống luồn.
• Sử dụng ống quá nhỏ so với số lượng dây dẫn.
• Không bố trí hộp nối tại điểm chia nhánh.
• Đi chung dây điện động lực với dây mạng hoặc dây tín hiệu.
• Không dự phòng khả năng thay dây sau này.

Những lỗi này có thể làm tăng nhiệt độ dây dẫn, gây khó khăn cho việc bảo trì và ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ hệ thống điện.

Ổ cắm và aptomat bố trí ra sao?

Bên cạnh dây dẫn, vị trí lắp đặt ổ cắm và cách phân chia aptomat cũng là nội dung quan trọng trong tiêu chuẩn lắp đặt điện dân dụng. Việc bố trí hợp lý giúp sử dụng thuận tiện hơn và giảm nguy cơ quá tải cục bộ.

Vị trí lắp đặt theo từng khu vực

Mỗi không gian trong nhà có nhu cầu sử dụng điện khác nhau nên vị trí ổ cắm cũng cần được tính toán phù hợp.

Đối với phòng khách, ổ cắm thường được bố trí gần khu vực đặt tivi, thiết bị giải trí hoặc các vị trí dự kiến sử dụng thiết bị điện.

Trong phòng ngủ, nên có ổ cắm ở khu vực đầu giường, bàn làm việc và vị trí dành riêng cho điều hòa.

Khu vực bếp cần bố trí ổ cắm riêng cho các thiết bị công suất lớn như bếp từ, lò vi sóng hoặc máy hút mùi. Ổ cắm không nên đặt quá gần bồn rửa để hạn chế nguy cơ rò điện.

Riêng nhà vệ sinh nên sử dụng ổ cắm chống nước và ưu tiên lắp đặt ở vị trí hạn chế tiếp xúc trực tiếp với hơi ẩm.

Cách chia nhánh điện hợp lý

Một hệ thống điện an toàn không nên sử dụng chung một aptomat cho toàn bộ ngôi nhà.

Thay vào đó, nên chia thành các nhánh riêng như:

• Nhánh chiếu sáng.
• Nhánh ổ cắm sinh hoạt.
• Nhánh điều hòa.
• Nhánh bình nước nóng.
• Nhánh bếp từ hoặc thiết bị công suất lớn.
• Nhánh thiết bị ngoài trời.

Cách phân chia này giúp:

• Dễ xác định khu vực gặp sự cố.
• Giảm nguy cơ quá tải trên một đường dây.
• Thuận tiện bảo trì mà không ảnh hưởng toàn bộ ngôi nhà.
• Tăng hiệu quả bảo vệ của MCB, RCCB hoặc RCBO.

Đối với nhà nhiều tầng hoặc có nhiều thiết bị công suất lớn, việc chia tải hợp lý sẽ giúp hệ thống vận hành ổn định và hạn chế tình trạng aptomat nhảy liên tục khi sử dụng.

Có bắt buộc nối đất và chống giật?

Trong các công trình nhà ở hiện đại, nối đất hệ thống điện dân dụng và thiết bị chống giật không còn là hạng mục tùy chọn. Đây là lớp bảo vệ quan trọng giúp giảm nguy cơ điện giật khi xảy ra rò điện từ thiết bị hoặc hệ thống dây dẫn.

Đặc biệt với những thiết bị có vỏ kim loại như máy giặt, tủ lạnh, máy nước nóng, điều hòa hoặc bếp từ, việc thiếu tiếp địa có thể gây nguy hiểm cho người sử dụng.

Vai trò của dây tiếp địa PE

Dây PE là dây bảo vệ có nhiệm vụ dẫn dòng rò xuống đất khi có sự cố cách điện xảy ra.

Khi hệ thống được lắp đặt đúng kỹ thuật, dây PE sẽ:

• Giảm điện áp xuất hiện trên vỏ thiết bị.
• Tạo đường thoát an toàn cho dòng điện rò.
• Hỗ trợ RCCB hoặc RCBO ngắt điện nhanh hơn.
• Hạn chế nguy cơ điện giật khi chạm vào thiết bị lỗi.

Các thiết bị nên được kết nối tiếp địa gồm máy giặt, bình nước nóng, điều hòa, tủ lạnh, bếp từ và ổ cắm ngoài trời.

Một sai sót thường gặp là bỏ qua dây PE để tiết kiệm chi phí. Điều này khiến hiệu quả bảo vệ của toàn bộ hệ thống điện giảm đáng kể.

Khi nào cần RCCB hoặc RCBO?

RCCB và RCBO là những thiết bị chuyên dùng để phát hiện dòng điện rò và ngắt nguồn điện khi vượt ngưỡng an toàn.

Đối với nhà ở dân dụng, các khu vực nên được bảo vệ bằng RCCB hoặc RCBO gồm:

• Nhà vệ sinh.
• Bình nước nóng.
• Máy giặt.
• Khu vực bếp.
• Sân giặt.
• Ổ cắm ngoài trời.
• Máy bơm nước.

Ngưỡng dòng rò 30mA thường được sử dụng để bảo vệ con người khỏi nguy cơ điện giật.

Thay vì lắp một RCCB cho toàn bộ ngôi nhà, nhiều kỹ sư hiện nay ưu tiên chia theo từng nhóm tải để dễ xác định sự cố và tránh mất điện toàn bộ khi chỉ có một thiết bị bị rò điện.

Kiểm tra gì trước khi đóng điện?

Ngay cả khi vật tư đạt chuẩn và thi công đúng kỹ thuật, hệ thống điện vẫn cần được kiểm tra trước khi đưa vào sử dụng. Đây là bước quan trọng giúp phát hiện sớm các lỗi tiềm ẩn và đảm bảo công trình vận hành an toàn.

Các bước nghiệm thu cần thực hiện

Trước khi cấp điện chính thức, nên thực hiện đầy đủ các bước kiểm tra sau:

• Kiểm tra điện trở cách điện giữa các dây dẫn.
• Kiểm tra thông mạch từng tuyến điện.
• Kiểm tra khả năng hoạt động của MCB, RCCB hoặc RCBO.
• Kiểm tra dây tiếp địa và các điểm đấu nối.
• Xác nhận không có mối nối âm tường ngoài hộp kỹ thuật.
• Đối chiếu sơ đồ điện với thực tế thi công.

Đây là những hạng mục cơ bản giúp đánh giá mức độ an toàn của hệ thống trước khi đưa vào sử dụng lâu dài.

Dấu hiệu hệ thống chưa đạt chuẩn là gì?

Sau khi đóng điện, nếu xuất hiện các hiện tượng bất thường dưới đây thì cần kiểm tra lại toàn bộ hệ thống:

• Aptomat thường xuyên nhảy khi tải không lớn.
• Dây điện hoặc ổ cắm nóng bất thường.
• Đèn nhấp nháy khi thiết bị công suất lớn hoạt động.
• Xuất hiện mùi khét tại ổ cắm hoặc tủ điện.
• Thiết bị bị tê điện khi chạm vào vỏ kim loại.
• Điện áp không ổn định giữa các khu vực trong nhà.

Những dấu hiệu này có thể liên quan đến việc lựa chọn sai tiết diện dây, đấu nối không đúng kỹ thuật, quá tải cục bộ hoặc hệ thống chống rò hoạt động chưa hiệu quả.

Việc kiểm tra và xử lý sớm sẽ giúp hạn chế nguy cơ chập cháy, đồng thời kéo dài tuổi thọ cho toàn bộ hệ thống điện dân dụng.

Tuân thủ đúng tiêu chuẩn đi dây điện trong nhà không chỉ giúp công trình đáp ứng yêu cầu kỹ thuật mà còn bảo vệ an toàn cho người sử dụng trong suốt vòng đời công trình. Từ việc lựa chọn dây dẫn, bố trí tuyến dây, lắp đặt thiết bị chống giật đến kiểm tra nghiệm thu trước khi đóng điện đều cần được thực hiện đúng quy trình. Một hệ thống điện được thi công bài bản ngay từ đầu sẽ vận hành ổn định hơn, giảm chi phí sửa chữa và thuận lợi cho việc nâng cấp trong tương lai.
