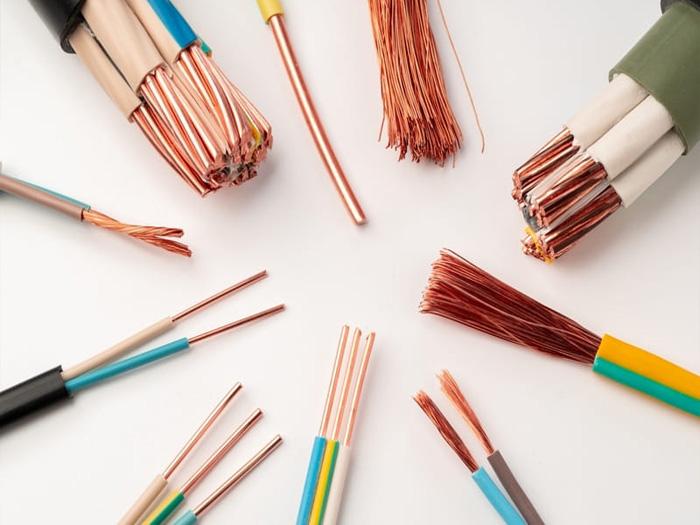

Dây điện là gì? Cấu tạo và phân loại dây điện

Dây điện là gì và có vai trò gì?

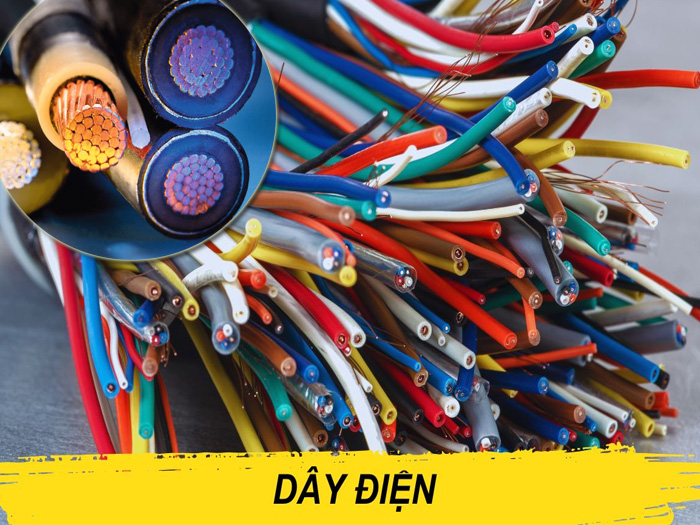

Dây điện là gì?

Dây điện là vật tư dùng để dẫn truyền dòng điện từ nguồn điện đến các thiết bị tiêu thụ điện năng. Đây là thành phần xuất hiện trong hầu hết các hệ thống điện từ nhà ở, văn phòng, cửa hàng cho đến nhà máy sản xuất.

Về cấu tạo cơ bản, dây điện gồm một hoặc nhiều lõi dẫn điện được bao bọc bởi lớp cách điện bên ngoài. Nhờ cấu trúc này, dòng điện có thể truyền đi an toàn mà không gây rò rỉ điện ra môi trường xung quanh.

Hiểu đơn giản, nếu hệ thống điện là một mạng lưới giao thông thì dây điện chính là "tuyến đường" vận chuyển năng lượng điện từ nơi phát đến nơi sử dụng.

Vai trò của dây điện trong hệ thống điện

Vai trò quan trọng nhất của dây điện là truyền tải điện năng đến các thiết bị và máy móc để chúng hoạt động ổn định.

Ngoài chức năng dẫn điện, dây điện còn mang lại nhiều lợi ích quan trọng:

• Bảo đảm an toàn cho người sử dụng nhờ lớp cách điện bảo vệ.
• Giảm nguy cơ chập điện và cháy nổ khi được lựa chọn đúng tiết diện.
• Hạn chế sụt áp trên đường dây.
• Giúp hệ thống điện vận hành ổn định và hiệu quả hơn.
• Tạo điều kiện thuận lợi cho việc lắp đặt, sửa chữa và bảo trì.

Trong thực tế, chất lượng dây điện ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ của toàn bộ hệ thống điện.

Dây điện khác cáp điện như thế nào?

Nhiều người thường nhầm lẫn giữa dây điện và cáp điện vì cả hai đều có chức năng dẫn điện. Tuy nhiên, đây là hai sản phẩm có cấu tạo và phạm vi sử dụng khác nhau.

Dây điện thường có cấu tạo đơn giản, gồm lõi dẫn điện và lớp cách điện. Loại này chủ yếu được sử dụng trong điện dân dụng, thiết bị điện gia đình hoặc các hệ thống có yêu cầu bảo vệ không quá phức tạp.

Trong khi đó, cáp điện thường có nhiều lớp bảo vệ hơn như lớp độn, lớp giáp kim loại hoặc lớp chống nhiễu. Nhờ vậy, cáp điện phù hợp với môi trường công nghiệp, ngoài trời hoặc các hệ thống yêu cầu độ bền cao.

Có thể hiểu ngắn gọn:

• Dây điện: cấu tạo đơn giản, sử dụng phổ biến trong dân dụng.
• Cáp điện: cấu tạo phức tạp hơn, khả năng bảo vệ và chịu tải cao hơn.

Cấu tạo cơ bản của dây điện

Lõi dẫn điện gồm những bộ phận nào?

Lõi dẫn điện là phần quan trọng nhất của cấu tạo dây điện, chịu trách nhiệm truyền dòng điện từ nguồn đến tải.

Tùy từng loại, lõi dẫn điện có thể gồm:

• Một sợi dẫn điện duy nhất.
• Nhiều sợi dẫn điện nhỏ xoắn lại với nhau.
• Một hoặc nhiều ruột dẫn nằm trong cùng một dây.

Số lượng và cấu trúc lõi sẽ quyết định khả năng chịu dòng điện, độ mềm dẻo cũng như phạm vi ứng dụng của dây.

Thông số quan trọng nhất của lõi dẫn điện là tiết diện dây điện, thường được tính bằng mm² như 1.5 mm², 2.5 mm², 4 mm² hoặc 6 mm².

Vật liệu lõi đồng và lõi nhôm

Hai vật liệu được sử dụng phổ biến nhất hiện nay là đồng và nhôm.

Lõi đồng được sử dụng rộng rãi trong hệ thống điện dân dụng nhờ khả năng dẫn điện tốt, độ bền cơ học cao và tuổi thọ dài. Đồng cũng ít bị oxy hóa hơn nên đảm bảo độ ổn định trong quá trình sử dụng lâu dài.

Lõi nhôm có ưu điểm nhẹ và giá thành thấp hơn đồng. Loại này thường được sử dụng trong các công trình truyền tải điện hoặc các dự án có quy mô lớn nhằm tối ưu chi phí.

So sánh nhanh:

Trong nhà ở và công trình dân dụng, dây lõi đồng vẫn là lựa chọn được sử dụng nhiều nhất.

Lớp cách điện và vỏ bảo vệ

Bao quanh lõi dẫn điện là lớp cách điện có nhiệm vụ ngăn dòng điện rò rỉ ra bên ngoài và bảo vệ người sử dụng khỏi nguy cơ điện giật.

Các vật liệu cách điện phổ biến hiện nay gồm:

• PVC (Polyvinyl Chloride).
• XLPE (Cross-linked Polyethylene).
• Cao su tổng hợp.
• LSZH (Low Smoke Zero Halogen).

Ngoài lớp cách điện, nhiều loại dây còn được trang bị thêm lớp vỏ bảo vệ bên ngoài nhằm:

• Chống va đập cơ học.
• Chống ẩm và hóa chất.
• Chống tia UV khi lắp đặt ngoài trời.
• Hạn chế cháy lan khi xảy ra sự cố.

Nhờ sự kết hợp giữa lõi dẫn điện và lớp bảo vệ, dây điện dân dụng cũng như dây điện công nghiệp có thể hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.

Các loại dây điện phổ biến hiện nay

Hiện nay, các loại dây điện được phân loại theo nhiều tiêu chí khác nhau như số lõi dẫn điện, kết cấu ruột dẫn hoặc vật liệu cách điện. Việc hiểu rõ cách phân loại giúp lựa chọn đúng sản phẩm cho từng nhu cầu sử dụng.

Phân loại theo số lõi dẫn điện

Đây là cách phân loại phổ biến nhất trong thực tế lắp đặt điện.

Dây điện 1 lõi chỉ có một ruột dẫn điện bên trong. Loại này thường được sử dụng trong hệ thống điện cố định như đi dây âm tường, dây chiếu sáng hoặc đường điện nhánh trong nhà ở.

Dây điện nhiều lõi gồm từ hai lõi trở lên nằm chung trong một lớp vỏ bảo vệ. Loại này thường được dùng cho dây nguồn thiết bị, động cơ điện hoặc hệ thống điều khiển.

Mỗi loại có ưu điểm riêng:

• Dây 1 lõi dễ thi công trong ống luồn điện.
• Dây nhiều lõi giúp đấu nối gọn gàng hơn.
• Dây nhiều lõi phù hợp với thiết bị cần nhiều đường cấp điện.

Phân loại theo độ mềm của ruột dẫn

Theo kết cấu lõi dẫn điện, dây điện được chia thành hai nhóm chính.

Dây lõi cứng sử dụng một hoặc một số ít sợi dẫn điện có đường kính lớn. Loại dây này giữ hình dạng tốt, ít biến dạng và phù hợp với hệ thống điện cố định.

Dây lõi mềm được tạo từ nhiều sợi đồng nhỏ xoắn lại với nhau. Nhờ cấu trúc này, dây có khả năng uốn cong linh hoạt và chịu rung động tốt hơn.

Đặc điểm của từng loại:

• Lõi cứng: phù hợp đi âm tường, ít di chuyển.
• Lõi mềm: phù hợp thiết bị điện, tủ điện, máy móc.
• Lõi mềm dễ đấu nối tại vị trí hẹp hoặc nhiều góc cua.

Trong các thiết bị gia dụng và hệ thống điều khiển hiện nay, dây lõi mềm được sử dụng rất phổ biến.

Phân loại theo vật liệu cách điện

Lớp cách điện quyết định khả năng chịu nhiệt, chống cháy và tuổi thọ của dây điện.

Một số vật liệu cách điện phổ biến gồm:

• PVC: Đây là loại phổ biến nhất trong điện dân dụng nhờ giá thành hợp lý, khả năng cách điện tốt và dễ sản xuất.
• XLPE: Có khả năng chịu nhiệt và chịu tải cao hơn PVC. Loại này thường được sử dụng trong công nghiệp hoặc hệ thống điện có công suất lớn.
• Cao su: Mang lại độ mềm dẻo cao, chịu uốn và chịu rung tốt. Thường dùng cho dây nguồn thiết bị hoặc máy móc di động.
• LSZH: Là vật liệu ít khói và không chứa halogen. Khi xảy ra cháy sẽ giảm lượng khí độc phát sinh, phù hợp cho bệnh viện, trung tâm thương mại và tòa nhà đông người.

Dây điện được ứng dụng ở đâu?

Nhờ khả năng truyền tải điện năng ổn định, dây điện hiện diện trong hầu hết các lĩnh vực từ sinh hoạt hàng ngày đến sản xuất công nghiệp.

Ứng dụng trong điện dân dụng

Trong gia đình, dây điện đảm nhận vai trò cấp nguồn cho toàn bộ thiết bị điện.

Các ứng dụng phổ biến gồm:

• Hệ thống chiếu sáng.
• Ổ cắm điện sinh hoạt.
• Quạt điện, tivi, tủ lạnh.
• Máy giặt, máy nước nóng.
• Điều hòa không khí.
• Hệ thống camera và nhà thông minh.

Việc lựa chọn đúng dây điện dân dụng giúp hạn chế nóng dây, giảm tổn thất điện năng và nâng cao độ an toàn khi sử dụng.

Ứng dụng trong công nghiệp

Tại nhà máy và xưởng sản xuất, dây điện là thành phần không thể thiếu trong hệ thống cấp nguồn và điều khiển.

Một số ứng dụng thường gặp:

• Cấp điện cho động cơ công nghiệp.
• Hệ thống băng tải sản xuất.
• Tủ điện điều khiển.
• Máy bơm và quạt công suất lớn.
• Hệ thống tự động hóa.

Ở môi trường này, dây điện thường phải đáp ứng yêu cầu cao về khả năng chịu nhiệt, chống dầu, chống rung và hoạt động liên tục trong thời gian dài.

Ứng dụng trong thiết bị điện và điện tử

Ngoài điện dân dụng và công nghiệp, dây điện còn được sử dụng rộng rãi trong lĩnh vực điện tử.

Có thể bắt gặp dây điện trong:

• Bộ nguồn máy tính.
• Thiết bị viễn thông.
• Tivi và thiết bị giải trí.
• Thiết bị y tế.
• Hệ thống năng lượng mặt trời.
• Bộ sạc và thiết bị điện tử cầm tay.

Tùy từng ứng dụng, nhà sản xuất sẽ lựa chọn loại dây có tiết diện, số lõi và lớp cách điện phù hợp nhằm đảm bảo hiệu suất hoạt động và độ bền lâu dài.

Cách chọn dây điện phù hợp nhu cầu

Lựa chọn đúng dây điện không chỉ giúp thiết bị hoạt động ổn định mà còn hạn chế nguy cơ quá tải, chập cháy và giảm chi phí sửa chữa về sau.

Chọn dây theo công suất thiết bị

Tiết diện dây điện cần phù hợp với dòng điện tải của thiết bị. Nếu dây quá nhỏ, nhiệt lượng sinh ra sẽ tăng cao, làm giảm tuổi thọ dây và ảnh hưởng đến độ an toàn của hệ thống.

Một số mức tham khảo phổ biến:

• 1.5 mm²: đèn chiếu sáng, quạt điện, thiết bị công suất nhỏ.
• 2.5 mm²: ổ cắm sinh hoạt, thiết bị gia dụng thông thường.
• 4.0 mm²: máy lạnh, bình nóng lạnh.
• 6.0 mm² trở lên: bếp từ, đường điện tổng hoặc tải lớn.

Khi thiết kế hệ thống điện, nên lựa chọn dây có khả năng chịu tải cao hơn nhu cầu thực tế để đảm bảo dự phòng khi phát sinh thêm thiết bị.

Chọn dây theo môi trường lắp đặt

Điều kiện môi trường ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của dây điện.

Một số trường hợp phổ biến:

• Trong nhà: dây PVC thông dụng.
• Đi âm tường: dây lõi cứng, vỏ cách điện bền.
• Ngoài trời: dây chống tia UV, chống ẩm.
• Nhà xưởng: dây XLPE hoặc dây chuyên dụng công nghiệp.
• Môi trường nhiệt cao: dây chịu nhiệt chuyên dụng.

Chọn đúng vật liệu cách điện sẽ giúp hệ thống vận hành ổn định và giảm nguy cơ xuống cấp sớm.

Một số tiết diện dây điện phổ biến

Trong thực tế, người dùng thường gặp các kích thước dây sau:

Việc hiểu ý nghĩa của tiết diện dây điện giúp lựa chọn vật tư phù hợp ngay từ đầu và tránh thay thế nhiều lần trong quá trình sử dụng.

Những lưu ý an toàn khi sử dụng dây điện

Dù sử dụng loại dây chất lượng cao, việc lắp đặt và vận hành không đúng cách vẫn có thể gây ra các sự cố nguy hiểm.

Dấu hiệu dây điện quá tải

Dây điện quá tải thường xuất hiện khi công suất sử dụng vượt quá khả năng chịu tải của dây trong thời gian dài.

Một số dấu hiệu dễ nhận biết gồm:

• Dây điện nóng bất thường.
• Vỏ cách điện đổi màu hoặc cứng giòn.
• Đèn chiếu sáng chập chờn.
• Aptomat thường xuyên nhảy.
• Xuất hiện mùi khét tại vị trí đấu nối.

Khi phát hiện các dấu hiệu trên, cần kiểm tra lại công suất tải và tình trạng hệ thống điện để xử lý kịp thời.

Khi nào cần thay dây điện mới?

Không phải dây điện có thể sử dụng vĩnh viễn. Sau nhiều năm hoạt động, lớp cách điện sẽ bị lão hóa và khả năng dẫn điện cũng giảm dần.

Nên thay dây điện khi:

• Hệ thống điện đã sử dụng trên 10–15 năm.
• Vỏ dây bị nứt hoặc bong tróc.
• Dây từng bị quá nhiệt hoặc cháy sém.
• Nâng cấp thêm nhiều thiết bị công suất lớn.
• Môi trường sử dụng có độ ẩm cao hoặc hóa chất ăn mòn.

Việc thay dây đúng thời điểm giúp giảm nguy cơ chập điện và đảm bảo an toàn cho người sử dụng.

Các sai lầm thường gặp khi chọn dây điện

Nhiều sự cố điện trong gia đình xuất phát từ việc lựa chọn dây không phù hợp.

Các sai lầm phổ biến gồm:

• Chọn dây theo giá rẻ thay vì thông số kỹ thuật.
• Sử dụng dây tiết diện quá nhỏ.
• Không tính đến chiều dài đường dây.
• Dùng dây dân dụng cho môi trường công nghiệp.
• Mua sản phẩm không rõ nguồn gốc.

Để đảm bảo chất lượng, nên ưu tiên sản phẩm từ các thương hiệu uy tín như Cadivi, Trần Phú hoặc LS Vina cùng các đơn vị đạt tiêu chuẩn kỹ thuật rõ ràng.

Dây điện là nền tảng của mọi hệ thống điện, quyết định khả năng truyền tải điện năng và mức độ an toàn khi vận hành. Việc nắm vững cấu tạo, các loại dây điện phổ biến, ứng dụng thực tế và nguyên tắc lựa chọn phù hợp sẽ giúp người dùng sử dụng điện hiệu quả hơn, đồng thời giảm nguy cơ quá tải, chập cháy và các sự cố điện không mong muốn.
