Cách tính tiết diện dây điện theo công suất sử dụng thực tế

Tính tiết diện dây điện theo công suất để làm gì?

Việc tính tiết diện dây điện theo công suất giúp lựa chọn đúng kích thước dây dẫn cho thiết bị hoặc hệ thống điện. Đây là bước quan trọng để đảm bảo dây không bị quá tải, hạn chế phát nhiệt, giảm nguy cơ chập cháy và duy trì tuổi thọ thiết bị điện.

Trong thực tế, nhiều sự cố điện dân dụng xảy ra không phải do thiết bị hỏng mà do chọn dây dẫn không phù hợp với công suất sử dụng.

Vì sao không nên chọn dây theo cảm tính?

Nhiều người thường chọn dây điện dựa trên kinh nghiệm hoặc quan sát công trình tương tự. Cách làm này có thể phù hợp với một số trường hợp đơn giản nhưng tiềm ẩn nhiều rủi ro khi tải điện thay đổi.

Ví dụ, cùng là dây 2.5 mm² nhưng nếu cấp cho ổ cắm thông thường sẽ phù hợp, trong khi cấp cho bếp từ công suất lớn hoặc đường dây quá dài có thể không đáp ứng yêu cầu vận hành.

Do đó, việc sử dụng công thức tính tiết diện dây điện luôn đáng tin cậy hơn so với lựa chọn theo cảm tính.

Hậu quả khi chọn dây điện quá nhỏ

Khi tiết diện dây nhỏ hơn nhu cầu thực tế, dòng điện chạy qua lõi dẫn sẽ tăng mật độ dòng điện và sinh nhiệt lớn.

Một số hậu quả thường gặp gồm:

• Dây điện nóng bất thường.
• Lớp cách điện nhanh lão hóa.
• CB thường xuyên nhảy khi tải tăng.
• Thiết bị hoạt động không ổn định.
• Tăng nguy cơ cháy nổ hệ thống điện.

Đặc biệt với điều hòa, máy bơm hoặc bếp từ, việc chọn thiếu tiết diện còn làm điện áp cuối nguồn giảm mạnh khiến thiết bị hoạt động kém hiệu quả.

Các yếu tố ảnh hưởng đến tiết diện dây

Ngoài công suất tải, việc lựa chọn tiết diện dây điện theo công suất còn phụ thuộc vào nhiều yếu tố khác:

• Dòng điện làm việc thực tế.
• Chiều dài đường dây.
• Loại dây đồng hoặc dây nhôm.
• Điều kiện tản nhiệt.
• Số lượng dây đi chung trong ống.
• Mức độ mở rộng tải trong tương lai.

Vì vậy, hai công trình có cùng công suất nhưng chiều dài dây hoặc môi trường lắp đặt khác nhau vẫn có thể phải sử dụng tiết diện dây khác nhau.

Cách quy đổi công suất thành dòng điện tải

Trước khi chọn dây dẫn, cần chuyển đổi công suất thiết bị thành dòng điện làm việc. Đây là bước nền tảng trong mọi phương pháp tính tiết diện dây điện theo công suất.

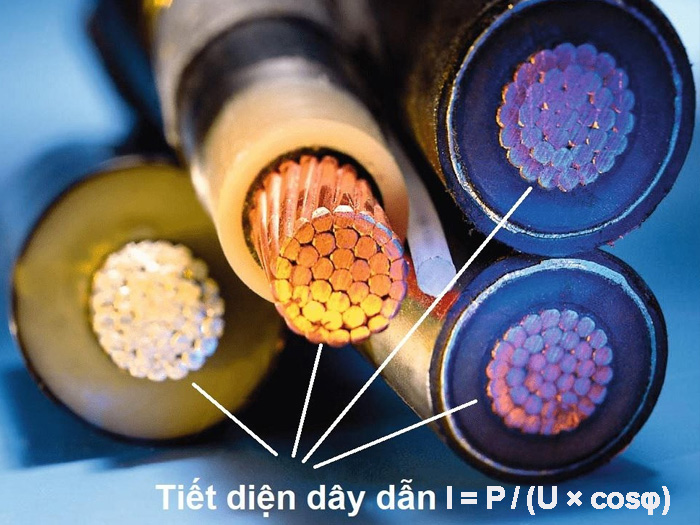

Công thức tính dòng điện 1 pha 220V

Đối với điện dân dụng 1 pha, dòng điện được tính theo công thức:

I = P / (U × cosφ)

Trong đó:

• I là dòng điện tải (A).
• P là công suất thiết bị (W).
• U là điện áp nguồn (220V).
• cosφ là hệ số công suất.

Nếu thiết bị thuộc nhóm tải thuần trở như bình nóng lạnh hoặc đèn sợi đốt, có thể lấy cosφ gần bằng 1.

Ví dụ:

Thiết bị công suất 2200W.

I = 2200 / 220 = 10A

Kết quả cho thấy dòng điện làm việc khoảng 10A.

Công thức tính dòng điện 3 pha 380V

Đối với động cơ hoặc thiết bị công nghiệp sử dụng điện 3 pha, công thức áp dụng là:

I = P / (√3 × U × cosφ)

Trong đó:

• U = 380V.
• √3 ≈ 1,732.

Ví dụ:

Motor công suất 5,5kW.

cosφ = 0,85.

I = 5500 / (1,732 × 380 × 0,85)

Kết quả xấp xỉ 9,8A.

Đây là dòng điện mỗi pha cần dùng để lựa chọn dây dẫn phù hợp.

Cách xác định hệ số công suất cosφ

Hệ số công suất có ảnh hưởng trực tiếp đến kết quả tính dòng điện. Nếu bỏ qua cosφ, người dùng dễ chọn dây nhỏ hơn nhu cầu thực tế.

Có thể tham khảo nhanh:

• Thiết bị điện trở nhiệt: 0,95–1.
• Điều hòa inverter: 0,85–0,95.
• Máy bơm nước: 0,75–0,85.
• Động cơ điện thông thường: 0,75–0,85.
• Máy hàn điện: 0,6–0,8.

Trong trường hợp không có thông số từ nhà sản xuất:

• Tải dân dụng thông thường có thể lấy 0,8.
• Tải inverter lấy khoảng 0,9.
• Tải động cơ lấy khoảng 0,75.

Việc xác định đúng cosφ giúp kết quả tính dây điện theo công suất sát với điều kiện vận hành thực tế hơn.

Cách tính tiết diện dây điện từ dòng tải

Sau khi xác định được dòng điện làm việc, bước tiếp theo là lựa chọn tiết diện dây điện theo công suất thông qua mật độ dòng điện cho phép của vật liệu dẫn điện.

Đây là phương pháp được sử dụng phổ biến trong thiết kế điện dân dụng và thi công thực tế.

Công thức S = I/J áp dụng thực tế

Công thức tính nhanh:

S = I / J

Trong đó:

• S là tiết diện dây dẫn (mm²).
• I là dòng điện tải (A).
• J là mật độ dòng điện cho phép (A/mm²).

Ý nghĩa của công thức này là xác định diện tích lõi dẫn cần thiết để tải được dòng điện mà không gây phát nhiệt quá mức.

Đây cũng là cơ sở của nhiều bảng tra chọn tiết diện dây điện đang được sử dụng hiện nay.

Mật độ dòng điện của dây đồng và dây nhôm

Khả năng tải dòng phụ thuộc vào vật liệu lõi dẫn và điều kiện lắp đặt.

Đối với dây đồng:

• Đi âm tường: khoảng 4–6 A/mm².
• Đi nổi thông thoáng: khoảng 6–8 A/mm².

Đối với dây nhôm:

• Đi trong ống: khoảng 3–4 A/mm².
• Đi nổi: khoảng 4–5 A/mm².

Để đảm bảo an toàn lâu dài, nhiều kỹ sư thường áp dụng:

• J = 5 cho hệ thống dân dụng thông thường.
• J = 4 cho tải hoạt động liên tục.
• J = 3,5–4 với môi trường nóng hoặc dây dẫn dài.

Cách chọn này giúp hạn chế tình trạng dây vận hành sát ngưỡng tải trong thời gian dài.

Ví dụ tính tiết diện dây điện cụ thể

Giả sử một điều hòa có công suất 1800W.

Điện áp sử dụng 220V.

Hệ số công suất cosφ = 0,9.

Bước 1: Tính dòng điện tải.

I = 1800 / (220 × 0,9)

I ≈ 9,1A

Bước 2: Chọn mật độ dòng điện.

Dây đồng âm tường, lấy J = 5.

Bước 3: Tính tiết diện.

S = 9,1 / 5

S = 1,82 mm²

Do thị trường không có cấp dây 1,82 mm² nên chọn cấp gần nhất lớn hơn là dây 2.5 mm².

Đây là mức phù hợp cho điều hòa dân dụng và vẫn có dự phòng cho dòng khởi động.

Cách kiểm tra sụt áp trước khi chốt tiết diện

Nhiều người cho rằng chỉ cần dây chịu đủ dòng điện là có thể sử dụng. Tuy nhiên với các tuyến dây dài, yếu tố sụt áp đường dây có thể ảnh hưởng trực tiếp đến hiệu suất thiết bị.

Một dây dẫn đủ tải nhưng sụt áp lớn vẫn có thể khiến điều hòa, máy bơm hoặc động cơ hoạt động kém ổn định.

Vì sao phải kiểm tra sụt áp?

Khi dòng điện truyền trên quãng đường dài, điện áp tại điểm sử dụng sẽ thấp hơn điện áp nguồn.

Nếu mức sụt áp vượt giới hạn cho phép có thể gây ra:

• Thiết bị hoạt động yếu.
• Motor khởi động khó khăn.
• Điều hòa giảm hiệu suất làm lạnh.
• Dây dẫn nóng hơn bình thường.
• Tuổi thọ thiết bị giảm.

Đây là lý do các công trình có chiều dài cấp điện lớn luôn phải kiểm tra sụt áp trước khi quyết định tiết diện cuối cùng.

Công thức tính sụt áp dân dụng

Với điện 1 pha, có thể áp dụng công thức:

ΔU = (2 × ρ × L × I) / S

Trong đó:

• ΔU là điện áp sụt (V).
• ρ là điện trở suất dây đồng, khoảng 0,018.
• L là chiều dài một chiều của tuyến dây (m).
• I là dòng điện tải (A).
• S là tiết diện dây dẫn (mm²).

Sau khi tính được ΔU, có thể xác định tỷ lệ phần trăm sụt áp:

%ΔU = (ΔU / U) × 100

Đây là chỉ số quan trọng để đánh giá chất lượng cấp điện của đường dây.

Khi nào cần tăng thêm một cấp dây

Dù kết quả tính toán đã đáp ứng yêu cầu về dòng điện, vẫn nên tăng thêm một cấp dây trong một số trường hợp thực tế:

• Chiều dài dây lớn hơn 20–25m.
• Dây đi chung nhiều sợi trong cùng một ống.
• Khu vực có nhiệt độ môi trường cao.
• Dây cấp cho động cơ hoặc máy bơm.
• Hệ thống có kế hoạch mở rộng công suất.
• Tuyến cấp điện chính cho toàn bộ ngôi nhà.

Ví dụ:

Kết quả tính toán cho thấy dây 2.5 mm² là đủ tải, nhưng nếu tuyến cấp dài khoảng 30m và đi âm tường, nên nâng lên dây 4 mm² để giảm sụt áp và tăng độ bền hệ thống.

Việc dự phòng thêm một cấp dây thường có chi phí không đáng kể so với lợi ích vận hành lâu dài.

Chọn tiết diện dây theo môi trường lắp đặt

Sau khi tính toán theo dòng điện và kiểm tra sụt áp, cần đánh giá thêm điều kiện lắp đặt thực tế. Đây là yếu tố thường bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến khả năng tải dòng của dây dẫn.

Dây đi âm tường và đi nổi khác nhau thế nào

Cùng một loại dây nhưng khả năng tản nhiệt sẽ khác nhau tùy cách lắp đặt.

Dây đi nổi thường tiếp xúc với không khí nên tản nhiệt tốt hơn. Trong khi đó, dây luồn ống hoặc đi âm tường bị hạn chế trao đổi nhiệt nên nhiệt độ lõi dẫn tăng nhanh hơn khi mang tải.

Nguyên tắc thực hành thường áp dụng:

• Dây đi nổi có thể giữ nguyên kết quả tính toán.
• Dây âm tường nên ưu tiên chọn dư tải.
• Dây đi trong ống chứa nhiều sợi nên tăng một cấp tiết diện.

Ví dụ, tải tính toán phù hợp với dây 2.5 mm² nhưng đi chung nhiều dây trong ống PVC âm tường thì lựa chọn 4 mm² sẽ an toàn hơn.

Dây cấp motor cần dự phòng bao nhiêu

Các thiết bị sử dụng động cơ điện thường có dòng khởi động cao hơn nhiều lần dòng định mức.

Một số thiết bị điển hình:

• Máy bơm nước.
• Cửa cuốn.
• Máy nén khí.
• Quạt hút công nghiệp.
• Máy chế biến thực phẩm.

Trong thời điểm khởi động, dòng điện có thể tăng từ 3 đến 7 lần dòng làm việc bình thường.

Vì vậy khi tính tiết diện dây điện theo công suất cho nhóm thiết bị này, nên tăng thêm ít nhất một cấp dây để giảm sụt áp và hỗ trợ động cơ khởi động ổn định.

Ảnh hưởng của nhiệt độ và bó cáp

Khả năng tải dòng của dây dẫn giảm khi nhiệt độ môi trường tăng cao.

Một số vị trí thường gặp:

• Mái tôn.
• Trần kỹ thuật.
• Máng cáp kín.
• Khu vực gần nguồn nhiệt.
• Hộp kỹ thuật tập trung nhiều dây điện.

Ngoài ra, khi nhiều dây được bó chung thành một tuyến, lượng nhiệt sinh ra sẽ tích tụ nhiều hơn so với dây đi riêng lẻ.

Trong các điều kiện này, nên:

• Tăng tiết diện dây.
• Giảm mật độ dòng điện thiết kế.
• Bố trí tuyến dây thông thoáng hơn.

Giải pháp này giúp hạn chế hiện tượng lão hóa lớp cách điện và tăng tuổi thọ hệ thống.

Bảng tra tiết diện dây điện theo công suất phổ biến

Sau khi hiểu nguyên tắc tính toán, người dùng có thể tham khảo nhanh một số mức tải thường gặp trong dân dụng. Bảng tra chỉ mang tính tham khảo và nên kết hợp với chiều dài dây cũng như điều kiện lắp đặt thực tế.

Tiết diện dây cho thiết bị gia dụng

Đối với các tải hoạt động liên tục hoặc có khoảng cách xa nguồn điện, nên kiểm tra sụt áp trước khi quyết định tiết diện cuối cùng.

Tiết diện dây tổng cho nhà ở

Trong đa số trường hợp, dây tổng nên được thiết kế có dự phòng khoảng 25–30% cho nhu cầu sử dụng tương lai.

Những sai lầm thường gặp khi chọn dây

Sai lầm đầu tiên là chỉ lấy công suất chia cho điện áp mà bỏ qua hệ số công suất cosφ.

Sai lầm thứ hai là chỉ quan tâm đến khả năng tải dòng nhưng không kiểm tra sụt áp của tuyến dây.

Sai lầm thứ ba là chọn CB quá lớn so với tiết diện dây dẫn khiến dây nóng trước khi thiết bị bảo vệ tác động.

Sai lầm thứ tư là không dự phòng cho nhu cầu mở rộng tải sau này.

Sai lầm cuối cùng là áp dụng bảng tra một cách máy móc mà không xét tới chiều dài tuyến dây và môi trường lắp đặt.

Những lỗi này là nguyên nhân phổ biến dẫn đến quá tải, hao tổn điện năng và giảm tuổi thọ hệ thống điện dân dụng.

Tính tiết diện dây điện theo công suất không đơn thuần là lấy công suất chia điện áp rồi chọn dây tương ứng. Muốn có kết quả chính xác cần kết hợp nhiều yếu tố như dòng điện tải, hệ số công suất cosφ, chiều dài tuyến dây, sụt áp và điều kiện lắp đặt thực tế. Trong đa số trường hợp dân dụng, việc chọn dư một cấp dây cho các tải lớn hoặc tuyến dây dài là giải pháp an toàn, giúp hệ thống điện vận hành ổn định và dễ dàng mở rộng trong tương lai.
