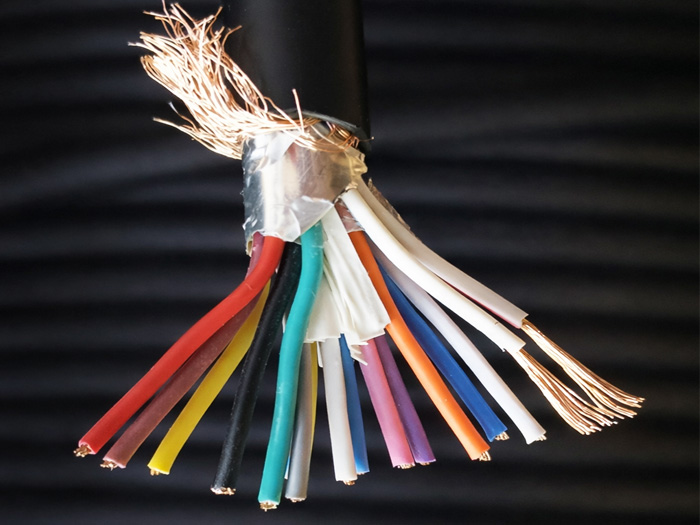

Dây điện 16 lõi đồng là gì? Cấu tạo, ứng dụng và khi nào nên dùng

Dây điện 16 lõi đồng là gì?

Dây điện 16 lõi đồng là loại cáp gồm 16 ruột dẫn bằng đồng riêng biệt được bọc cách điện độc lập và tập hợp trong cùng một lớp vỏ ngoài. Mỗi lõi có thể đảm nhận một chức năng riêng như truyền tín hiệu điều khiển, tín hiệu cảm biến, tín hiệu phản hồi hoặc cấp nguồn cho các thiết bị có công suất nhỏ.

Loại dây điện này được sử dụng phổ biến trong hệ thống điều khiển công nghiệp, tủ điện, hệ thống quản lý tòa nhà và các dây chuyền tự động hóa cần truyền nhiều tín hiệu trên cùng một tuyến cáp.

Cách hiểu đúng thông số 16 lõi

Thông số của dây điện 16 lõi đồng thường được thể hiện dưới dạng:

• 16x0.5 mm²
• 16x0.75 mm²
• 16x1.0 mm²
• 16x1.5 mm²

Trong đó:

• Số 16 là số lượng lõi dẫn điện bên trong cáp.
• Con số phía sau là tiết diện của mỗi lõi.

Ví dụ, cáp 16x0.75 mm² nghĩa là dây có 16 lõi đồng riêng biệt và mỗi lõi có tiết diện 0.75 mm².

Tiết diện càng lớn thì khả năng chịu dòng điện càng cao và mức sụt áp trên đường dây càng thấp. Vì vậy, việc lựa chọn tiết diện phù hợp sẽ giúp hệ thống hoạt động ổn định và tiết kiệm chi phí đầu tư.

Dây điện 16 lõi đồng khác gì dây điện thường?

Nhiều người thường nhầm lẫn giữa dây điện 16 lõi đồng và các loại dây điện dân dụng thông thường. Tuy nhiên, hai loại này phục vụ những mục đích hoàn toàn khác nhau.

Dây điện dân dụng chủ yếu dùng để cấp nguồn cho đèn, ổ cắm hoặc thiết bị điện trong gia đình nên thường chỉ có từ 1 đến 3 lõi.

Trong khi đó, cáp điều khiển 16 lõi được thiết kế để truyền nhiều tín hiệu khác nhau trên cùng một tuyến dây. Nhờ có số lượng lõi lớn, người dùng có thể kết nối đồng thời nhiều cảm biến, relay hoặc thiết bị điều khiển mà không cần kéo quá nhiều dây riêng lẻ.

Đây là lý do loại dây này được sử dụng rộng rãi trong các hệ thống điều khiển và tự động hóa hiện đại.

Cấu tạo dây điện 16 lõi đồng

Để lựa chọn đúng sản phẩm, người dùng cần hiểu các thành phần cơ bản cấu tạo nên dây điện 16 lõi đồng. Mỗi bộ phận đều có vai trò riêng trong việc đảm bảo độ bền, khả năng dẫn điện và độ ổn định tín hiệu.

Ruột dẫn đồng bên trong có nhiệm vụ gì?

Phần quan trọng nhất của dây là các ruột dẫn bằng đồng.

Đồng được sử dụng vì có khả năng dẫn điện tốt, điện trở thấp và tuổi thọ cao. Tùy từng loại cáp, ruột dẫn có thể là đồng đặc hoặc đồng mềm nhiều sợi để tăng khả năng uốn cong khi thi công.

Các tiết diện phổ biến gồm:

• 0.5 mm² cho tín hiệu điều khiển và cảm biến.
• 0.75 mm² cho relay và PLC.
• 1.0 mm² cho thiết bị cần cấp nguồn phụ.
• 1.5 mm² cho tải điều khiển có dòng điện lớn hơn.

Việc lựa chọn đúng tiết diện giúp hạn chế sụt áp, giảm phát nhiệt và nâng cao độ ổn định của hệ thống.

Lớp cách điện và vỏ ngoài gồm gì?

Mỗi lõi đồng đều được bọc bằng lớp cách điện riêng nhằm ngăn hiện tượng chạm chập giữa các tín hiệu.

Sau khi được bó lại thành một cụm, các lõi sẽ được bao quanh bởi lớp độn và lớp vỏ ngoài bảo vệ.

Lớp vỏ ngoài thường được làm từ PVC hoặc các vật liệu chuyên dụng có khả năng:

• Chống ẩm.
• Chống mài mòn.
• Chịu va đập nhẹ.
• Bảo vệ dây khi kéo trong máng cáp hoặc ống luồn.

Chất lượng lớp vỏ ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn của tuyến cáp trong quá trình sử dụng.

Khi nào cần loại chống nhiễu?

Trong nhiều môi trường công nghiệp, tuyến cáp điều khiển thường đi gần:

• Biến tần.
• Motor công suất lớn.
• Tủ điện động lực.
• Hệ thống nguồn 3 pha.

Những thiết bị này có thể phát sinh nhiễu điện từ làm ảnh hưởng đến tín hiệu điều khiển.

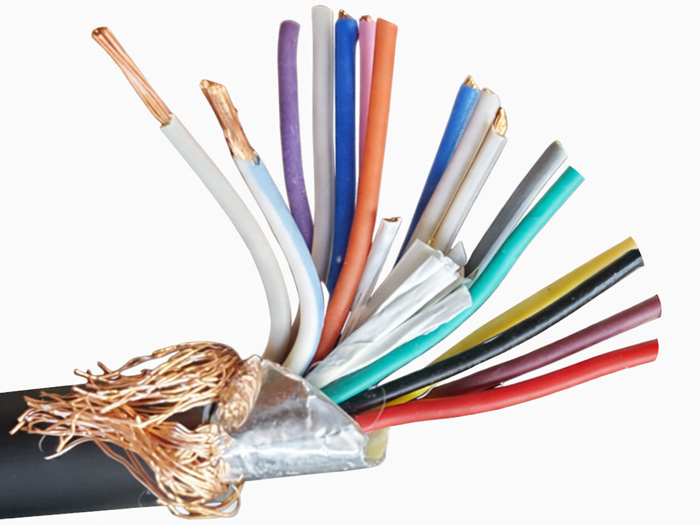

Lúc này, người dùng nên lựa chọn dây điện 16 lõi chống nhiễu có lớp shield bằng lá nhôm hoặc lưới đồng bao quanh các lõi dẫn.

Lớp chống nhiễu giúp:

• Giảm ảnh hưởng của nhiễu điện từ EMI.
• Ổn định tín hiệu cảm biến.
• Hạn chế lỗi truyền thông RS485.
• Giảm hiện tượng mất tín hiệu hoặc tín hiệu sai lệch.

Đối với các hệ thống tự động hóa, đây là yếu tố rất quan trọng giúp thiết bị vận hành ổn định trong thời gian dài.

Dây điện 16 lõi đồng dùng để làm gì?

Nhờ sở hữu nhiều ruột dẫn trong cùng một tuyến cáp, dây điện 16 lõi đồng được sử dụng để truyền đồng thời nhiều tín hiệu điều khiển, tín hiệu phản hồi và nguồn phụ trợ. Điều này giúp hệ thống gọn gàng hơn, giảm số lượng dây phải kéo và thuận tiện cho việc bảo trì sau này.

Kết nối nhiều tín hiệu trên một tuyến dây

Một trong những ưu điểm lớn nhất của cáp điều khiển 16 lõi là khả năng gom nhiều tín hiệu vào cùng một tuyến cáp.

Thay vì kéo riêng từng dây cho từng cảm biến hoặc thiết bị, người thi công chỉ cần sử dụng một tuyến dây duy nhất để kết nối nhiều điểm tín hiệu khác nhau.

Cách làm này giúp:

• Giảm số lượng dây dẫn trong máng cáp.
• Tiết kiệm vật tư phụ trợ.
• Dễ quản lý và đánh dấu tín hiệu.
• Giảm nguy cơ đấu nối nhầm.
• Thuận lợi khi kiểm tra và bảo trì.

Đây là giải pháp được áp dụng phổ biến trong các công trình có số lượng điểm điều khiển lớn.

Ứng dụng trong tủ điều khiển và PLC

Trong các hệ thống điều khiển tự động, dây điện 16 lõi đồng thường được sử dụng để kết nối giữa tủ PLC và các thiết bị ngoài hiện trường.

Một tuyến dây có thể đồng thời truyền:

• Tín hiệu từ cảm biến về PLC.
• Tín hiệu điều khiển từ PLC ra thiết bị.
• Tín hiệu phản hồi trạng thái.
• Nguồn điều khiển điện áp thấp.

Nhờ đó, hệ thống trở nên gọn gàng và dễ mở rộng khi cần bổ sung thêm thiết bị.

Các ứng dụng thường gặp gồm:

• Máy đóng gói.
• Băng tải sản xuất.
• Trạm bơm.
• Hệ thống xử lý nước.
• Hệ thống điều khiển nhà xưởng.

Ứng dụng trong BMS và tự động hóa

Trong các tòa nhà hiện đại, dây điện 16 lõi đồng được sử dụng nhiều trong hệ thống BMS để kết nối và giám sát thiết bị.

Các tín hiệu thường được truyền qua loại cáp này gồm:

• Trạng thái quạt và bơm.
• Tín hiệu nhiệt độ.
• Tín hiệu áp suất.
• Điều khiển van điện.
• Công tắc hành trình.
• Tín hiệu cảnh báo.

Nhờ khả năng tập trung nhiều tín hiệu trên cùng một tuyến cáp, việc quản lý hệ thống trở nên đơn giản hơn, đồng thời giúp giảm đáng kể chi phí thi công.

Khi nào nên dùng dây điện 16 lõi đồng?

Không phải công trình nào cũng cần sử dụng dây điện 16 lõi đồng. Việc lựa chọn đúng thời điểm và đúng nhu cầu sẽ giúp tối ưu chi phí đầu tư cũng như hiệu quả vận hành.

Khi cần đi dây gọn và dễ quản lý

Nếu giữa tủ điều khiển và thiết bị hiện trường có nhiều tín hiệu cần kết nối, việc sử dụng một tuyến dây điện 16 lõi đồng sẽ giúp hệ thống gọn gàng hơn rất nhiều.

So với phương án kéo nhiều dây đơn riêng lẻ, giải pháp này mang lại nhiều lợi ích:

• Ít dây hơn trong máng cáp.
• Dễ đánh số và quản lý tín hiệu.
• Giảm thời gian thi công.
• Thuận tiện khi bảo trì.

Đây là lựa chọn phù hợp cho các công trình có khoảng cách từ vài mét đến hàng chục mét giữa các điểm kết nối.

Khi hệ thống có nhiều cảm biến

Những hệ thống sử dụng nhiều cảm biến thường cần truyền đồng thời nhiều tín hiệu về bộ điều khiển trung tâm.

Ví dụ:

• Hệ thống HVAC.
• Hệ thống xử lý nước.
• Dây chuyền đóng gói.
• Hệ thống giám sát thiết bị.

Trong các trường hợp này, cáp 16 lõi đồng giúp gom nhiều tín hiệu về cùng một tuyến, giảm đáng kể khối lượng dây dẫn và đơn giản hóa sơ đồ đấu nối.

Đây cũng là lý do loại dây này được sử dụng rộng rãi trong lĩnh vực tự động hóa công nghiệp.

Khi cần giảm chi phí thi công

Nhiều người cho rằng cáp nhiều lõi có giá thành cao hơn dây đơn nên sẽ làm tăng chi phí đầu tư. Tuy nhiên khi tính tổng thể, giải pháp này thường giúp tiết kiệm chi phí.

Nguyên nhân là do:

• Giảm số lượng dây phải kéo.
• Giảm vật tư cố định và phụ kiện.
• Giảm thời gian nhân công lắp đặt.
• Giảm thời gian kiểm tra và nghiệm thu.
• Giảm chi phí bảo trì trong tương lai.

Đối với các công trình có nhiều tín hiệu điều khiển, đây là một giải pháp vừa hiệu quả vừa kinh tế.

Cách chọn dây điện 16 lõi đồng phù hợp

Trên thị trường hiện nay có nhiều loại dây điện 16 lõi đồng với tiết diện, vật liệu vỏ và khả năng chống nhiễu khác nhau. Việc lựa chọn đúng sản phẩm sẽ giúp hệ thống hoạt động ổn định và tránh phát sinh chi phí thay thế về sau.

Chọn theo tiết diện từng lõi

Tiết diện của mỗi lõi quyết định khả năng mang dòng điện và mức sụt áp trên đường dây.

Người dùng có thể tham khảo nguyên tắc lựa chọn sau:

• 0.5 mm² cho tín hiệu cảm biến và tín hiệu điều khiển thông thường.
• 0.75 mm² cho PLC, relay và các mạch điều khiển phổ biến.
• 1.0 mm² khi cần cấp nguồn phụ cho thiết bị ngoại vi.
• 1.5 mm² khi tải điều khiển lớn hoặc khoảng cách kéo dây dài.

Nếu chưa xác định rõ nhu cầu tương lai, nên chọn tiết diện cao hơn một cấp để tăng tính dự phòng cho hệ thống.

Chọn theo môi trường lắp đặt

Điều kiện môi trường ảnh hưởng trực tiếp đến tuổi thọ của cáp.

Khi lựa chọn dây điện 16 lõi đồng, cần xem xét:

• Trong nhà xưởng thông thường có thể dùng vỏ PVC tiêu chuẩn.
• Ngoài trời nên chọn loại có khả năng chống tia UV.
• Khu vực có độ ẩm cao nên ưu tiên loại chống ẩm tốt.
• Môi trường có dầu mỡ cần dùng cáp có vỏ chịu dầu.
• Khu vực rung động thường xuyên nên chọn lõi đồng mềm nhiều sợi.

Việc chọn đúng vật liệu vỏ giúp hạn chế tình trạng nứt gãy hoặc lão hóa cáp trong quá trình sử dụng.

Chọn theo yêu cầu chống nhiễu

Không phải công trình nào cũng cần sử dụng cáp chống nhiễu. Tuy nhiên, nếu tuyến dây đi gần các thiết bị phát sinh nhiễu điện từ thì đây là yếu tố rất quan trọng.

Nên chọn dây điện 16 lõi chống nhiễu khi cáp đi gần:

• Biến tần.
• Động cơ công suất lớn.
• Tủ điện động lực.
• Hệ thống nguồn 3 pha.
• Tuyến truyền thông công nghiệp.

Lớp shield chống nhiễu giúp tín hiệu ổn định hơn, hạn chế lỗi truyền dữ liệu và nâng cao độ tin cậy của toàn bộ hệ thống.

Ưu điểm và lưu ý trước khi sử dụng

Mặc dù được sử dụng rất phổ biến trong hệ thống điều khiển, dây điện 16 lõi đồng vẫn có những ưu điểm nổi bật và một số giới hạn mà người dùng nên biết trước khi lựa chọn.

Những lợi ích nổi bật của dây 16 lõi

Lý do khiến cáp điều khiển 16 lõi được sử dụng rộng rãi là nhờ khả năng tối ưu thi công và quản lý tín hiệu.

Một số lợi ích dễ nhận thấy gồm:

• Gom nhiều tín hiệu trên một tuyến cáp.
• Giảm tình trạng rối dây trong máng cáp.
• Dễ đánh số và quản lý từng tín hiệu.
• Rút ngắn thời gian lắp đặt.
• Thuận tiện cho việc bảo trì và mở rộng hệ thống.
• Tăng tính thẩm mỹ cho công trình.

Đối với các hệ thống có nhiều điểm điều khiển, những lợi ích này có thể giúp tiết kiệm đáng kể thời gian và chi phí vận hành.

Trường hợp không nên sử dụng

Mặc dù có nhiều ưu điểm, dây điện 16 lõi đồng không phải lúc nào cũng là lựa chọn tối ưu.

Không nên sử dụng trong các trường hợp:

• Chỉ cần truyền 1 đến 3 tín hiệu đơn giản.
• Cấp nguồn cho động cơ công suất lớn.
• Truyền tải điện năng chính cho hệ thống.
• Thường xuyên thay đổi hoặc di chuyển từng tín hiệu riêng lẻ.
• Công trình có rất ít điểm kết nối.

Trong những tình huống này, dây ít lõi hoặc các loại cáp chuyên dụng khác sẽ mang lại hiệu quả kinh tế cao hơn.

Nhìn chung, dây điện 16 lõi đồng phù hợp nhất với các hệ thống điều khiển, giám sát và tự động hóa cần truyền nhiều tín hiệu trên cùng một tuyến cáp. Khi được lựa chọn đúng tiết diện, đúng môi trường và đúng yêu cầu chống nhiễu, loại dây này sẽ giúp hệ thống vận hành ổn định, gọn gàng và dễ bảo trì trong thời gian dài.

Dây điện 16 lõi đồng là lựa chọn phù hợp cho các hệ thống cần truyền nhiều tín hiệu điều khiển, cảm biến và phản hồi trạng thái trên cùng một tuyến cáp. So với việc sử dụng nhiều dây đơn riêng lẻ, giải pháp này giúp thi công gọn gàng hơn, dễ quản lý hơn và tiết kiệm đáng kể thời gian lắp đặt. Khi lựa chọn sản phẩm, người dùng nên quan tâm đến tiết diện từng lõi, môi trường lắp đặt và yêu cầu chống nhiễu để đảm bảo hiệu quả sử dụng lâu dài. Chọn đúng loại cáp ngay từ đầu không chỉ giúp hệ thống hoạt động ổn định mà còn giảm chi phí bảo trì và nâng cấp trong tương lai.
