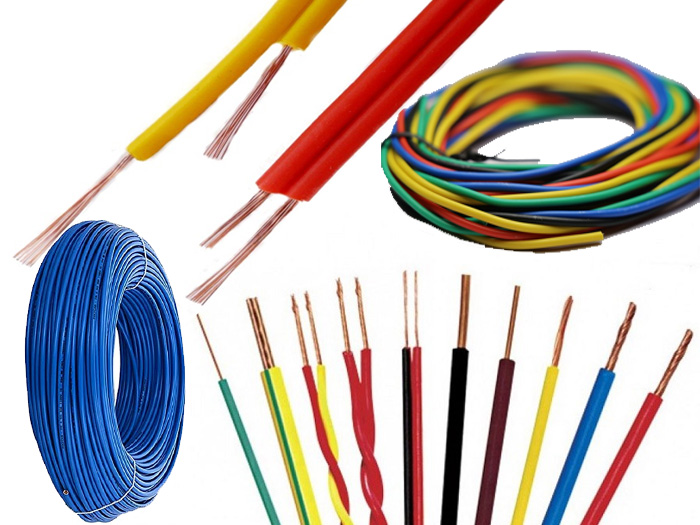

Dây điện DC và AC khác nhau như thế nào? Cách phân biệt nhanh

Dòng điện AC và DC khác nhau ra sao?

Để hiểu dây điện DC và AC khác nhau như thế nào, trước tiên cần hiểu bản chất của dòng điện chạy bên trong dây dẫn. Mặc dù hình thức bên ngoài có thể tương tự nhau, nhưng đặc tính vận hành của AC và DC lại hoàn toàn khác biệt.

Chiều dòng điện và cực tính

DC (Direct Current) là dòng điện một chiều, trong đó dòng điện chỉ di chuyển theo một hướng cố định từ cực dương ( ) sang cực âm (-). Vì vậy, các hệ thống DC luôn có khái niệm cực tính rõ ràng.

Một số nguồn điện DC phổ biến gồm:

• Pin AA
• Pin lithium
• Adapter laptop
• Camera giám sát
• Đèn LED 12V
• Hệ thống điện mặt trời
• Xe điện

Khi đấu nối dây điện DC, việc đảo cực tính có thể gây:

• Cháy mạch điện tử
• Hỏng IC nguồn
• Hỏng bộ điều khiển
• Giảm tuổi thọ pin

Ngược lại, AC (Alternating Current) là dòng điện xoay chiều, chiều dòng điện liên tục thay đổi theo chu kỳ. Tại Việt Nam, điện lưới dân dụng sử dụng tần số 50Hz.

Đặc điểm của AC gồm:

• Không có cực dương và cực âm cố định
• Phân biệt bằng dây pha (L), trung tính (N) và tiếp địa (PE)
• Phù hợp cho hệ thống điện dân dụng và công nghiệp

Mẹo nhận biết nhanh:

• Có ký hiệu ( ) và (-) → thường là DC
• Có ký hiệu L, N, PE → thường là AC

Tần số ảnh hưởng đến dây dẫn

Một điểm khác biệt quan trọng giữa AC và DC là tần số hoạt động.

Dòng điện DC có tần số bằng 0Hz nên dòng điện phân bố tương đối đồng đều trên toàn bộ tiết diện lõi dẫn. Điều này giúp tận dụng hiệu quả phần ruột đồng hoặc nhôm bên trong dây.

Trong khi đó, dòng điện AC hoạt động ở tần số 50Hz hoặc cao hơn. Khi tần số xuất hiện, dòng điện có xu hướng tập trung nhiều hơn ở bề mặt dây dẫn, hiện tượng này gọi là hiệu ứng bề mặt (Skin Effect).

Hệ quả thực tế:

• Tổn hao truyền dẫn AC thường cao hơn DC trong một số điều kiện
• Dây AC cần tính toán theo dòng RMS
• Hệ thống tải lớn cần chú ý khả năng phát nhiệt

Vì lý do này:

• Dây DC thường được ưu tiên trong hệ thống pin và solar
• Dây AC phù hợp với truyền tải điện dân dụng và công nghiệp
• Không nên chọn dây chỉ dựa vào hình dáng bên ngoài

Dây điện DC và AC khác nhau ở cấu tạo nào?

Sau khi hiểu sự khác biệt của dòng điện, bước tiếp theo là xem xét cấu tạo thực tế của dây dẫn. Đây là phần giúp người dùng dễ dàng nhận biết và lựa chọn đúng loại dây cho từng ứng dụng.

Ruột dẫn và tiết diện dòng tải

Về cơ bản, cả dây AC và DC đều có thể sử dụng:

• Đồng nguyên chất
• Đồng mạ thiếc
• Nhôm

Tuy nhiên, thiết kế của dây điện DC thường tập trung vào việc truyền tải dòng điện lớn ở điện áp thấp. Vì vậy loại dây này thường có:

• Nhiều sợi đồng nhỏ
• Độ mềm cao
• Khả năng uốn tốt
• Tiết diện lớn hơn khi cùng công suất

Ví dụ, một hệ thống 12V DC công suất 240W sẽ có dòng điện khoảng 20A. Trong khi đó, tải AC 220V cùng công suất chỉ tiêu thụ khoảng 1,1A.

Đó là lý do:

• DC điện áp thấp → dòng tải cao → cần dây lớn hơn
• AC điện áp cao → dòng tải thấp hơn → dây có thể nhỏ hơn

Đây là nguyên tắc rất quan trọng khi lựa chọn tiết diện dây điện.

Lớp cách điện và chống hồ quang

Sự khác biệt lớn tiếp theo nằm ở lớp vỏ bảo vệ bên ngoài.

Trong các hệ thống DC như điện mặt trời, dây dẫn thường phải làm việc trong điều kiện:

• Ngoài trời liên tục
• Nhiệt độ cao
• Tia UV
• Độ ẩm lớn
• Điện áp DC cao

Vì vậy dây solar DC thường sử dụng các vật liệu cách điện chuyên dụng như:

• XLPE
• XLPO
• Cao su chịu nhiệt
• Vật liệu chống tia UV

Trong khi đó, dây AC dân dụng phổ biến hơn với:

• PVC
• XLPE
• Cao su mềm
• Vật liệu chống cháy lan

Điểm cần đặc biệt lưu ý là hồ quang điện DC khó tự dập tắt hơn AC. Khi xảy ra tiếp xúc lỏng hoặc chập điện, hồ quang DC có thể tồn tại lâu hơn và gây nguy cơ cháy cao hơn.

Do đó, dây điện DC thường yêu cầu:

• Cách điện dày hơn
• Khả năng chịu điện áp xung tốt
• Chống lão hóa ngoài trời
• Sử dụng đầu nối chuyên dụng như MC4

Đây cũng là lý do không nên dùng dây điện dân dụng thông thường để thay thế cho dây PV chuyên dụng trong hệ thống năng lượng mặt trời.

Cách phân biệt nhanh dây DC và AC

Sau khi hiểu bản chất và cấu tạo, người dùng có thể nhận biết dây điện DC và AC khác nhau như thế nào chỉ trong vài giây bằng cách quan sát màu dây, ký hiệu trên vỏ cáp và môi trường sử dụng.

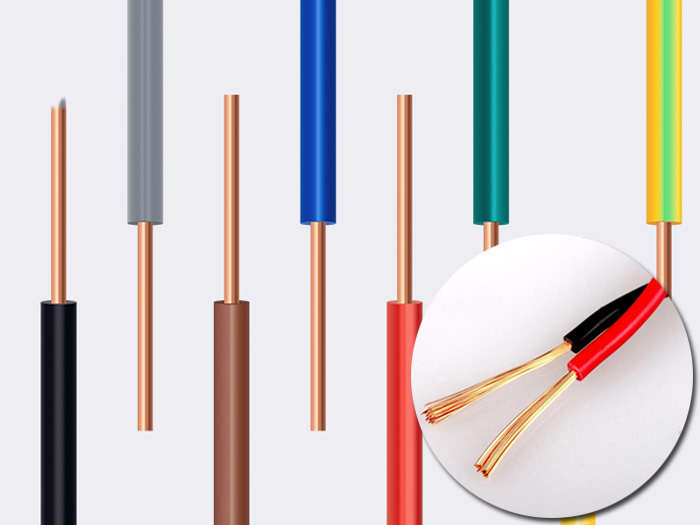

Nhận biết theo màu dây phổ biến

Màu dây không phải lúc nào cũng giống nhau giữa các nhà sản xuất, nhưng vẫn có những quy ước được sử dụng rất phổ biến.

Đối với hệ thống DC:

• Đỏ: cực dương ( )
• Đen: cực âm (-)
• Xanh hoặc vàng: dây tín hiệu hoặc điều khiển
• Dây solar thường đi theo cặp đỏ – đen

Đối với hệ thống AC:

• Nâu hoặc đỏ: dây pha (L)
• Xanh dương: dây trung tính (N)
• Xanh vàng: dây tiếp địa (PE)

Người mới học điện có thể ghi nhớ nhanh:

• Đỏ – đen đi thành cặp → thường là DC
• Nâu – xanh dương – xanh vàng → thường là AC

Tuy nhiên, với các công trình cũ hoặc hệ thống đã sửa chữa nhiều lần, màu dây có thể không còn tuân thủ quy chuẩn. Vì vậy cần kết hợp thêm việc kiểm tra ký hiệu trên vỏ cáp.

Đọc thông số trên vỏ cáp

Đây là cách phân biệt chính xác hơn so với việc chỉ nhìn màu dây.

Trên dây điện DC, đặc biệt là dây dùng cho điện mặt trời, thường xuất hiện các ký hiệu như:

• DC Cable
• Solar Cable
• PV Cable
• 1000V DC
• 1500V DC
• UV Resistant
• Weather Resistant

Những ký hiệu này cho thấy dây được thiết kế chuyên dụng cho:

• Điện áp DC
• Môi trường ngoài trời
• Chống tia UV
• Chống lão hóa vật liệu

Trong khi đó, dây AC thường có các thông số:

• 300/500V
• 450/750V
• 0.6/1kV
• CV
• CXV
• VCm

Ngoài ra, dây AC thường được ghi số lõi như:

• 2C
• 3C
• 4C

Nếu nhìn thấy ký hiệu PV Cable hoặc điện áp DC trên vỏ dây thì gần như chắc chắn đó là dây điện DC chuyên dụng.

Khi nào nên dùng dây DC hoặc AC?

Việc phân biệt đúng dây dẫn không chỉ giúp nhận biết sản phẩm mà còn giúp lựa chọn đúng loại dây cho từng hệ thống điện.

Ứng dụng trong điện dân dụng

Phần lớn hệ thống điện trong gia đình hiện nay sử dụng dòng điện AC 220V – 50Hz.

Các thiết bị phổ biến gồm:

• Đèn chiếu sáng
• Tủ lạnh
• Máy giặt
• Điều hòa
• Bình nóng lạnh
• Máy bơm nước
• Ổ cắm điện

Các loại dây thường gặp:

• Dây đôi mềm
• Dây CV
• Dây CXV
• Cáp điện 2 lõi hoặc 3 lõi

Khi lựa chọn dây điện AC, người dùng thường căn cứ vào:

• Công suất thiết bị
• Chiều dài đường dây
• Môi trường lắp đặt
• Yêu cầu chống cháy

Vì vậy, gần như toàn bộ hệ thống điện trong nhà đều sử dụng dây AC.

Ứng dụng trong solar và hệ pin

Dây điện DC xuất hiện nhiều trong các hệ thống sử dụng nguồn điện một chiều.

Các ứng dụng phổ biến gồm:

• Tấm pin năng lượng mặt trời
• Bộ lưu điện UPS
• Pin lithium
• Xe điện
• Camera giám sát
• Router WiFi
• Đèn LED 12V
• Bộ sạc thiết bị điện tử

Những hệ thống này thường hoạt động ở:

• 12V DC
• 24V DC
• 48V DC
• 600V đến 1500V DC trong hệ solar

Một ví dụ rất dễ gặp là hệ thống điện mặt trời:

• Từ tấm pin đến inverter → DC
• Từ inverter đến thiết bị trong nhà → AC

Do đó, trong cùng một hệ thống vẫn có thể xuất hiện cả dây DC và dây AC nhưng mỗi loại đảm nhiệm một chức năng riêng.

Người mới học điện chỉ cần nhớ:

• Có pin, ắc quy hoặc tấm pin mặt trời → thường liên quan đến DC
• Có điện lưới 220V → thường sử dụng AC

Dùng sai dây có gây nguy hiểm không?

Nhiều người cho rằng dây AC và DC đều có lõi đồng nên có thể thay thế cho nhau. Thực tế, việc dùng sai loại dây có thể không gây sự cố ngay lập tức nhưng sẽ làm tăng nguy cơ quá nhiệt, giảm tuổi thọ hệ thống và mất an toàn khi vận hành lâu dài.

Rủi ro phát nhiệt và cháy nổ

Nguy cơ phổ biến nhất là dây dẫn bị quá tải do không phù hợp với đặc tính của hệ thống điện.

Ví dụ:

• Dùng dây AC dân dụng cho hệ pin 12V DC dòng lớn
• Dùng dây PVC thông thường cho hệ solar ngoài trời
• Chọn tiết diện dây quá nhỏ cho đường dây dài

Trong hệ DC điện áp thấp, để tạo ra cùng công suất, dòng điện thường lớn hơn nhiều so với AC. Nếu tiết diện dây không đủ, hệ thống có thể gặp:

• Nóng dây bất thường
• Sụt áp lớn
• Chảy lớp cách điện
• Giảm hiệu suất thiết bị
• Tăng nguy cơ chập cháy

Đặc biệt trong hệ thống điện mặt trời, hồ quang điện DC có khả năng duy trì lâu hơn nên nguy cơ cháy tại điểm tiếp xúc lỏng hoặc đầu nối kém chất lượng thường cao hơn.

Đối với AC, các lỗi thường gặp gồm:

• Chọn dây không đủ tải cho điều hòa hoặc máy bơm
• Sử dụng quá nhiều thiết bị trên cùng một nhánh điện
• Không có dây tiếp địa bảo vệ
• Dùng dây không đúng cấp điện áp

Để đảm bảo an toàn, nên tính toán dòng tải thực tế và dự phòng thêm khoảng 20–30% khả năng chịu tải của dây.

Sai cực tính và hỏng thiết bị

Đây là rủi ro đặc trưng của các hệ thống DC.

Do dòng điện một chiều có cực dương ( ) và cực âm (-) cố định nên việc đấu nhầm cực có thể gây:

• Cháy cầu chì
• Hỏng bo mạch nguồn
• Hỏng IC điều khiển
• Lỗi bộ quản lý pin BMS
• Hỏng cổng sạc

Các thiết bị thường nhạy cảm với việc đấu sai cực tính gồm:

• Camera
• Router
• Đèn LED
• Arduino
• Inverter
• Bộ sạc pin

Trong hệ AC, nguy cơ không nằm ở cực dương và cực âm mà ở việc đấu sai chức năng dây dẫn như:

• Đấu nhầm dây pha và dây trung tính
• Mất dây tiếp địa
• Sai thứ tự pha của động cơ 3 pha

Nguyên tắc dễ nhớ:

• DC phải đúng cực tính
• AC phải đúng chức năng từng dây

Mẹo chọn dây đúng cho người mới học điện

Không cần ghi nhớ quá nhiều thông số kỹ thuật, người mới học điện chỉ cần áp dụng một số nguyên tắc cơ bản để lựa chọn dây phù hợp.

Chọn theo điện áp và dòng tải

Trước khi chọn dây, hãy trả lời ba câu hỏi:

• Hệ thống đang dùng AC hay DC?
• Điện áp hoạt động là bao nhiêu?
• Dòng tải lớn nhất là bao nhiêu?

Từ đó áp dụng các nguyên tắc sau:

• DC điện áp thấp thường cần tiết diện lớn hơn
• AC điện áp cao thường có dòng tải nhỏ hơn
• Đường dây càng dài càng cần tăng tiết diện
• Ngoài trời nên chọn dây có khả năng chống UV và chịu nhiệt

Ví dụ:

• Đèn LED 12V tải 10A nên dùng dây từ 2.5 mm² nếu đi dây dài
• Điều hòa 220V cần chọn dây AC theo công suất thực tế
• Hệ solar rooftop nên sử dụng PV Cable chuyên dụng

Không nên chọn dây chỉ dựa vào cảm giác hoặc kích thước bên ngoài.

Checklist phân biệt trong 10 giây

Khi cầm một cuộn dây bất kỳ, hãy kiểm tra theo trình tự sau:

• Quan sát ký hiệu trên vỏ dây
• Kiểm tra điện áp ghi trên cáp
• Xác định nguồn điện sử dụng
• Quan sát màu dây
• Kiểm tra loại đầu nối

Nếu xuất hiện các ký hiệu như:

• PV Cable
• Solar Cable
• 1000V DC
• 1500V DC

Khả năng rất cao đó là dây điện DC.

Nếu xuất hiện:

• 300/500V
• 450/750V
• CV
• CXV
• VCm

Đó thường là dây điện AC dùng trong dân dụng hoặc công nghiệp.

Chỉ với vài bước kiểm tra đơn giản này, người dùng có thể phân biệt dây AC và DC trong khoảng 10 giây mà không cần dùng đồng hồ đo điện.

Hiểu rõ dây điện DC và AC khác nhau như thế nào giúp người dùng lựa chọn đúng loại dây cho từng hệ thống điện, từ điện dân dụng đến điện mặt trời và thiết bị điện tử. Chỉ cần dựa vào cực tính, ký hiệu trên vỏ cáp, điện áp làm việc và môi trường sử dụng, bạn có thể nhận biết nhanh loại dây phù hợp. Việc dùng đúng dây không chỉ nâng cao hiệu quả truyền tải điện mà còn hạn chế nguy cơ quá nhiệt, chập cháy và hư hỏng thiết bị trong quá trình vận hành lâu dài.
