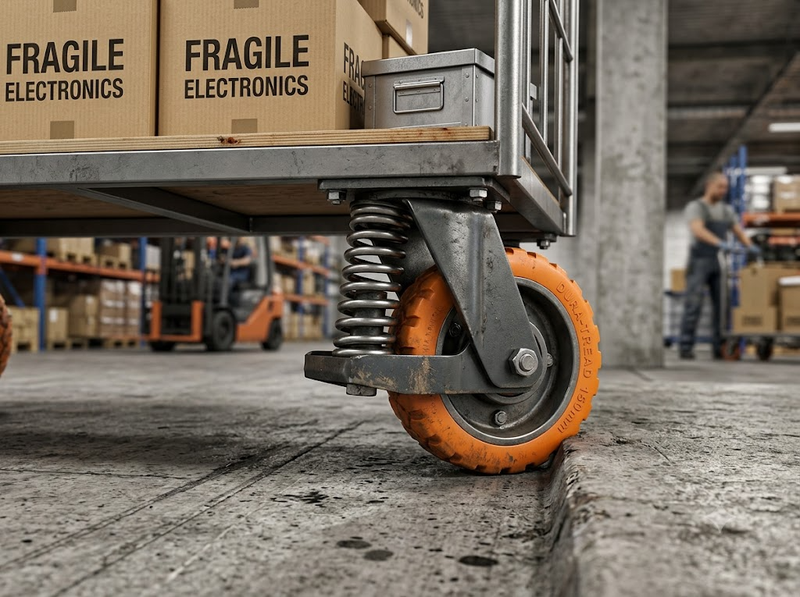

Lợi ích của bánh xe đẩy giảm chấn trong vận chuyển hàng hóa

Trong thực tế, composite thường phù hợp nhất khi được dùng làm thân bánh, lõi bánh hoặc moay-ơ, chẳng hạn polyamide gia cường sợi thủy tinh. Phần tiếp xúc với mặt sàn có thể được làm từ polyurethane, cao su hoặc một vật liệu đàn hồi khác để cải thiện độ êm, độ bám và khả năng bảo vệ sàn.

Vì vậy, câu trả lời chính xác không chỉ phụ thuộc vào tên vật liệu. Cần đánh giá đồng thời:

·         Cấu tạo và tỷ lệ gia cường của composite

·         Tải trọng tĩnh và tải trọng động

·         Đường kính và chiều rộng bánh xe

·         Loại ổ trục và kết cấu càng bánh

·         Độ bằng phẳng của mặt sàn

·         Tốc độ và tần suất di chuyển

·         Nhiệt độ, độ ẩm và hóa chất trong môi trường làm việc

Một bánh xe composite được thiết kế đúng có thể nhẹ, cứng, chống gỉ và chịu tải đáng kể. Ngược lại, nếu lựa chọn sai vật liệu hoặc chỉ dựa vào tải trọng danh nghĩa, bánh có thể bị nứt, biến dạng, mòn nhanh hoặc gây tiếng ồn lớn.

Composite trong bánh xe đẩy không phải là một loại vật liệu duy nhất. Đây là nhóm vật liệu gồm ít nhất hai thành phần có chức năng khác nhau, thường bao gồm vật liệu nền và thành phần gia cường.

Trong bánh xe đẩy, các cấu hình thường gặp gồm:

·         Polyamide hoặc nhựa kỹ thuật gia cường sợi thủy tinh

·         Nhựa nhiệt rắn kết hợp sợi, vải hoặc chất độn khoáng

·         Lõi nhựa gia cường kết hợp lớp lăn polyurethane

·         Kết cấu nhiều lớp, trong đó thân bánh cứng chịu tải và lớp ngoài đàn hồi tiếp xúc với sàn

Cần phân biệt bánh xe composite với bánh xe chỉ làm từ nhựa nguyên khối. Polyamide không gia cường là polymer kỹ thuật, nhưng chưa nhất thiết là composite. Khi sợi thủy tinh, sợi carbon hoặc chất độn có chức năng gia cường được đưa vào nền nhựa, vật liệu mới có cấu trúc composite rõ ràng hơn.

Vì sao composite có thể phù hợp với bánh xe đẩy?

Bánh xe đẩy phải chịu tải nén, lực uốn tại vùng moay-ơ, ứng suất tiếp xúc với mặt sàn và tải va đập khi đi qua khe, gờ hoặc bề mặt không bằng phẳng. Trong quá trình quay, các vùng vật liệu còn liên tục trải qua chu kỳ chịu tải và dỡ tải.

Vật liệu nền trong composite có nhiệm vụ:

·         Liên kết các thành phần gia cường

·         Phân bố ứng suất trong thân bánh

·         Tạo hình và bảo vệ sợi

·         Chống tác động của độ ẩm hoặc hóa chất ở mức nhất định

Thành phần gia cường có nhiệm vụ:

·         Tăng độ cứng

·         Giảm biến dạng khi chịu tải

·         Cải thiện khả năng giữ hình dạng

·         Hạn chế nứt lan truyền trong một số cấu trúc

·         Tăng tỷ số độ bền trên khối lượng

Nhờ cơ chế này, thân bánh composite có thể nhẹ hơn kết cấu kim loại nhưng vẫn duy trì độ cứng cần thiết. Tuy nhiên, sợi gia cường cũng có thể làm vật liệu giảm độ dẻo và nhạy hơn với va đập nếu công thức hoặc hướng sợi không phù hợp.

Các sản phẩm thương mại cho thấy bánh polyamide kỹ thuật có thể được thiết kế cho dải tải rất rộng. Chẳng hạn, một dòng bánh polyamide nguyên khối của ELESA công bố tải trong khoảng 1.200–9.000 N tùy đường kính và cấu hình, tương đương xấp xỉ 122–918 kgf. Đây là thông số của từng sản phẩm cụ thể, không phải năng lực mặc định của mọi bánh composite.

Ưu điểm của vật liệu composite khi sản xuất bánh xe đẩy

Trọng lượng thấp hơn nhiều kết cấu kim loại

Composite nền polymer thường có khối lượng riêng thấp hơn thép hoặc gang. Việc giảm khối lượng bánh xe giúp:

·         Giảm khối lượng bản thân của xe đẩy

·         Giảm quán tính quay khi bắt đầu di chuyển

·         Thuận lợi hơn khi lắp ráp hoặc bảo trì

·         Hạn chế tải trọng không tạo ra giá trị sử dụng

Lợi ích này rõ nhất ở xe đẩy có nhiều bánh, xe phải đổi hướng thường xuyên hoặc thiết bị cần di chuyển bằng lực đẩy của người vận hành.

Tuy nhiên, lực đẩy thực tế không chỉ phụ thuộc vào khối lượng bánh. Độ cứng lớp lăn, đường kính bánh, ổ trục, độ lệch tâm và tình trạng mặt sàn thường ảnh hưởng mạnh hơn. Một bánh composite nhẹ nhưng quá cứng và có đường kính nhỏ vẫn có thể khó đẩy trên sàn gồ ghề.

Không bị gỉ như gang hoặc thép thông thường

Composite nền polymer không bị oxy hóa theo cơ chế gỉ sắt. Đây là lợi thế trong:

·         Kho lạnh

·         Khu vực rửa thường xuyên

·         Nhà máy thực phẩm

·         Môi trường có độ ẩm cao

·         Một số khu vực tiếp xúc dầu, mỡ hoặc dung dịch vệ sinh

Khả năng này giúp giảm nhu cầu sơn chống gỉ và hạn chế các vết gỉ làm bẩn môi trường sản xuất.

Dù vậy, “không gỉ” không đồng nghĩa với “kháng mọi hóa chất”. Axit, kiềm, dung môi hoặc chất tẩy có thể gây trương nở, thủy phân, nứt ứng suất hay suy giảm cơ tính của nền polymer. Khả năng tương thích phải được kiểm tra theo đúng loại hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc.

Có thể đạt độ cứng và khả năng chịu tải cao

Sợi thủy tinh hoặc chất độn gia cường giúp nền nhựa giảm biến dạng khi chịu tải. Nhờ đó, composite có thể được dùng cho:

·         Thân bánh xe nguyên khối

·         Moay-ơ

·         Nắp bảo vệ

·         Bộ phận định vị

·         Một số chi tiết của cụm bánh

Ví dụ, một dòng bánh có lớp lăn polyurethane 55 Shore D sử dụng thân bánh polyamide và nắp moay-ơ bằng polyamide gia cường sợi thủy tinh, với tải công bố 1.200–4.500 N tùy phiên bản. Cấu trúc này tận dụng thân cứng để chịu tải và lớp polyurethane để cải thiện đặc tính lăn.

Mức tải thực tế vẫn bị giới hạn bởi điểm yếu nhất của toàn bộ cụm bánh, có thể là:

·         Vật liệu bánh

·         Ổ bi

·         Trục

·         Càng bánh

·         Mâm xoay

·         Mối ghép

·         Tấm lắp vào xe đẩy

Do đó, không thể suy ra tải trọng của cả cụm chỉ từ độ bền của vật liệu composite.

Linh hoạt trong thiết kế vật liệu và hình dạng

Composite có thể được điều chỉnh bằng cách thay đổi:

·         Loại nhựa nền

·         Loại và hàm lượng sợi

·         Hướng phân bố sợi

·         Chất độn

·         Phụ gia chống tia cực tím

·         Phụ gia chống cháy

·         Phụ gia dẫn điện hoặc chống tĩnh điện

·         Hình dạng gân tăng cứng

Khả năng tạo hình bằng ép phun cũng cho phép tích hợp gân, moay-ơ, hốc ổ bi và chi tiết định vị vào cùng một sản phẩm. Điều này có thể giảm số lượng linh kiện và công đoạn gia công so với một số kết cấu kim loại.

Khả năng cách điện và giảm truyền nhiệt

Nhiều composite nền polymer có khả năng dẫn điện và dẫn nhiệt thấp hơn kim loại. Đây có thể là lợi thế cho xe đẩy dùng gần thiết bị điện hoặc trong môi trường cần hạn chế cầu nhiệt.

Tuy nhiên, bánh cách điện có thể tích tụ điện tích tĩnh. Trong khu vực có linh kiện điện tử nhạy cảm, dung môi dễ cháy hoặc yêu cầu kiểm soát phóng tĩnh điện, cần sử dụng bánh dẫn điện hoặc chống tĩnh điện đã được xác nhận bằng thông số điện trở, thay vì tự suy luận từ màu sắc hay tên vật liệu.

Nhược điểm và giới hạn cần lưu ý

Khả năng chịu va đập không phải lúc nào cũng tốt

Việc gia cường sợi thường làm tăng độ cứng nhưng có thể làm giảm khả năng biến dạng trước khi phá hủy. Khi bánh đập mạnh vào gờ, rơi từ bậc hoặc chịu tải xung kích, thân bánh cứng có nguy cơ:

·         Nứt tại moay-ơ

·         Vỡ ở chân gân

·         Tách lớp trong kết cấu nhiều lớp

·         Hỏng vùng lắp ổ bi

·         Xuất hiện vết nứt nhỏ khó nhận biết

Rủi ro tăng khi nhiệt độ thấp làm nền polymer giòn hơn hoặc khi bánh đã lão hóa vì nhiệt, hóa chất hay tia cực tím.

Với sàn nhiều khe, gờ hoặc vật cản, nên ưu tiên bánh có đường kính lớn, lớp lăn đàn hồi và hệ số tải dự phòng thích hợp thay vì chỉ tăng độ cứng của thân bánh.

Có thể bị biến dạng theo thời gian dưới tải tĩnh

Polymer có hiện tượng từ biến: vật liệu tiếp tục biến dạng khi chịu tải không đổi trong thời gian dài. Vì thế, một bánh composite có thể chịu được tải ngắn hạn nhưng xuất hiện vùng bẹt hoặc sai lệch hình dạng khi xe đẩy:

·         Đỗ lâu tại một vị trí

·         Chịu tải gần giới hạn danh nghĩa

·         Hoạt động trong môi trường nóng

·         Sử dụng bánh có diện tích tiếp xúc nhỏ

Biến dạng này làm bánh rung hoặc tạo tiếng “cộp” khi xe bắt đầu di chuyển trở lại.

Tải tĩnh, tải động và tải va đập không nên được xem là cùng một đại lượng. Khi xe thường xuyên đỗ lâu, cần kiểm tra riêng thông số tải tĩnh và khả năng chống biến dạng dư.

Phạm vi nhiệt độ bị giới hạn bởi nền nhựa

Kim loại thường duy trì hình dạng tốt hơn ở nhiệt độ cao, trong khi nền polymer có thể mềm, lão hóa hoặc suy giảm liên kết với sợi khi nhiệt độ tăng. Ở nhiệt độ thấp, một số vật liệu lại trở nên giòn.

Nhiệt độ cần đánh giá không chỉ là nhiệt độ không khí. Nhiệt tại bánh còn có thể đến từ:

·         Ma sát khi lăn

·         Ổ bi

·         Lò sấy hoặc dây chuyền nhiệt

·         Sàn nóng

·         Hơi nước vệ sinh

·         Quá trình tăng tốc và phanh liên tục

Nếu sử dụng trong lò, kho đông sâu hoặc khu vực biến thiên nhiệt lớn, cần chọn vật liệu được nhà sản xuất công bố rõ dải nhiệt độ vận hành.

Bánh cứng có thể gây ồn và làm hỏng sàn

Thân composite cứng hoặc bánh polyamide nguyên khối thường có biến dạng lăn thấp, nhờ đó lực cản lăn trên sàn phẳng có thể nhỏ. Đổi lại, loại bánh này:

·         Truyền rung mạnh hơn

·         Phát tiếng ồn lớn hơn trên sàn gồ ghề

·         Khó vượt khe và vật cản nhỏ hơn bánh mềm

·         Có thể làm xước hoặc tạo ứng suất cục bộ trên một số mặt sàn

Nếu cần vận hành êm, thân composite nên được kết hợp với lớp lăn polyurethane hoặc cao su phù hợp. Đây thường là giải pháp cân bằng giữa khả năng chịu tải của lõi cứng và khả năng hấp thụ rung của lớp ngoài.

Chất lượng phụ thuộc mạnh vào công thức và quy trình sản xuất

Hai sản phẩm cùng được gọi là “composite gia cường sợi thủy tinh” có thể khác biệt lớn về:

·         Hàm lượng sợi

·         Chiều dài sợi

·         Độ phân tán

·         Độ ẩm nguyên liệu

·         Định hướng sợi sau ép phun

·         Độ rỗng

·         Chất lượng vùng đường hàn

·         Thiết kế gân và bán kính góc

·         Mức độ kiểm soát quy trình

Sợi tập trung không đồng đều có thể tạo ra tính chất cơ học khác nhau theo từng hướng. Đường hàn trong sản phẩm ép phun cũng có thể trở thành vị trí yếu nếu nằm tại vùng chịu tải cao.

Vì vậy, tên vật liệu chỉ là thông tin ban đầu. Tải trọng công bố, phương pháp thử và điều kiện sử dụng mới là cơ sở lựa chọn quan trọng hơn.

Khó sửa chữa và tái chế hơn vật liệu đơn

Bánh kim loại có thể được hàn hoặc gia công lại trong một số trường hợp. Bánh composite bị nứt thường phải thay mới vì việc sửa chữa khó khôi phục chính xác khả năng chịu tải ban đầu.

Composite chứa sợi, chất độn hoặc nhiều lớp vật liệu cũng khó tái chế hơn polymer đơn nhất. Thiết kế có lõi composite và lớp polyurethane liên kết vĩnh viễn có thể gây khó khăn khi phân tách vật liệu vào cuối vòng đời.

Composite phù hợp với những loại bánh xe đẩy nào?

Composite thường là lựa chọn hợp lý trong các trường hợp sau:

Xe đẩy trong môi trường ẩm hoặc cần vệ sinh thường xuyên

Thân bánh polyamide hoặc composite gia cường không gỉ, dễ vệ sinh và có thể chống được nhiều loại dầu mỡ. Tuy nhiên, vẫn phải kiểm tra khả năng kháng dung dịch tẩy rửa cụ thể.

Xe đẩy công nghiệp trên mặt sàn tương đối bằng phẳng

Trên sàn bê tông nhẵn hoặc sàn công nghiệp phẳng, bánh cứng có thể lăn hiệu quả và chịu tải tốt. Nếu cần giảm ồn, có thể dùng lõi composite kết hợp lớp polyurethane.

Thiết bị cần giảm khối lượng

Composite phù hợp với xe đẩy phải thao tác thường xuyên, thiết bị lưu động hoặc hệ thống mà khối lượng bản thân cần được kiểm soát.

Xe đẩy cần vật liệu không tạo gỉ

Trong chế biến thực phẩm, dược phẩm hoặc môi trường sạch, thân bánh không gỉ giúp giảm nguy cơ tạo cặn gỉ. Các yêu cầu vệ sinh khác như cấu trúc kín, khả năng tháo rửa và chất bôi trơn phù hợp vẫn cần được xem xét riêng.

Cụm bánh có thiết kế kết hợp nhiều vật liệu

Đây thường là ứng dụng hiệu quả nhất của composite:

·         Lõi composite để chịu tải và giảm khối lượng

·         Lớp polyurethane để chống mài mòn và bảo vệ sàn

·         Ổ bi để giảm ma sát

·         Càng thép không gỉ hoặc thép mạ để chịu lực và liên kết với xe

Cấu trúc kết hợp cho phép mỗi vật liệu đảm nhiệm đúng chức năng thay vì yêu cầu một vật liệu duy nhất đáp ứng mọi điều kiện.

Khi nào không nên ưu tiên bánh xe composite?

Composite có thể không phải lựa chọn đầu tiên khi:

·         Bánh thường xuyên chịu va đập rất mạnh

·         Mặt sàn có nhiều phoi sắc, cạnh thép hoặc vật nóng

·         Xe hoạt động ở nhiệt độ vượt dải công bố của polymer

·         Tải trọng đặc biệt lớn và kích thước bánh bị giới hạn

·         Bánh phải tiếp xúc với hóa chất không tương thích

·         Thiết bị yêu cầu khả năng sửa chữa tại chỗ

·         Xe phải chạy ở tốc độ cao hoặc được kéo bằng động lực

·         Môi trường yêu cầu dẫn điện nhưng bánh không có thông số chống tĩnh điện

ISO 22883 áp dụng cho bánh xe và cụm bánh dùng trong thiết bị công nghiệp đẩy tay hoặc kéo bằng động lực với tốc độ đến 1,1 m/s, tương đương 4 km/h. Tiêu chuẩn quy định các yêu cầu kỹ thuật, kích thước thích hợp và yêu cầu thử nghiệm. Những ứng dụng nhanh hơn hoặc chuyên dụng cần được đánh giá theo tiêu chuẩn tương ứng, thay vì sử dụng kết quả thử của bánh đẩy tay thông thường.

Cách đánh giá bánh xe composite trước khi lựa chọn

Xác định tải thiết kế cho từng bánh

Không nên lấy tổng khối lượng chia đơn giản cho số bánh, vì tải có thể phân bố không đều khi sàn nghiêng, khung xe biến dạng hoặc một bánh đi qua vật cản.

Với xe bốn bánh, cách tính thận trọng thường giả định chỉ ba bánh chịu tải đáng kể:

Tải thiết kế mỗi bánh = (Khối lượng xe Khối lượng hàng) × Hệ số động / 3

Hệ số động phải tăng khi:

·         Tốc độ cao hơn

·         Sàn xấu hơn

·         Có nhiều khe hoặc gờ

·         Xe thường xuyên đổi hướng

·         Hàng hóa có trọng tâm cao

·         Có tải va đập khi xếp hàng

Công thức này chỉ là bước sàng lọc. Quyết định cuối cùng phải dựa trên tải trọng và điều kiện thử do nhà sản xuất công bố.

Phân biệt tải tĩnh và tải động

·         Tải tĩnh phản ánh khả năng chịu tải khi xe đứng yên

·         Tải động phản ánh khả năng chịu tải trong quá trình bánh lăn

·         Tải va đập phát sinh khi bánh gặp khe, gờ hoặc vật cản

Một bánh chịu tải tĩnh cao chưa chắc thích hợp cho việc di chuyển liên tục.

Kiểm tra cấu trúc bánh

Cần xác định rõ:

·         Bánh nguyên khối hay có lớp lăn

·         Vật liệu của thân bánh

·         Vật liệu của lớp tiếp xúc sàn

·         Độ cứng lớp lăn

·         Loại ổ trục

·         Vật liệu càng bánh

·         Phương pháp liên kết giữa lớp lăn và lõi

Đối với bánh composite nhiều lớp, liên kết giữa lõi và lớp ngoài là vùng cần chú ý. Tách lớp có thể xảy ra do quá tải, nhiệt, hóa chất hoặc chu kỳ biến dạng kéo dài.

Đối chiếu điều kiện môi trường

Bảng dữ liệu kỹ thuật nên cung cấp tối thiểu:

·         Tải trọng danh nghĩa

·         Đường kính và chiều rộng bánh

·         Dải nhiệt độ

·         Độ cứng lớp lăn

·         Khả năng kháng hóa chất

·         Loại ổ trục

·         Điện trở nếu cần kiểm soát tĩnh điện

·         Điều kiện hoặc tiêu chuẩn thử nghiệm

Không nên chọn bánh chỉ dựa trên mô tả như “siêu bền”, “tải nặng” hoặc “composite cao cấp”.

Thử nghiệm trong điều kiện sử dụng thực tế

Với ứng dụng quan trọng, nên thực hiện thử nghiệm có tải trên chính loại sàn dự kiến sử dụng. Các chỉ tiêu cần theo dõi gồm:

·         Lực khởi động

·         Lực duy trì chuyển động

·         Độ ồn

·         Khả năng vượt khe

·         Nhiệt độ tại moay-ơ

·         Độ mòn lớp lăn

·         Biến dạng sau khi đỗ lâu

·         Vết nứt hoặc tách lớp

·         Khả năng đổi hướng khi đủ tải

Thử nghiệm thực tế đặc biệt cần thiết khi xe hoạt động liên tục, chở hàng có giá trị cao hoặc liên quan đến an toàn của người vận hành.

So sánh composite với các vật liệu bánh xe phổ biến

Không có vật liệu thắng ở mọi tiêu chí. Lựa chọn hiệu quả thường là thiết kế lai: lõi chịu tải bằng composite hoặc kim loại, kết hợp lớp lăn có độ cứng phù hợp với mặt sàn.

Những hiểu lầm phổ biến về composite bánh xe đẩy

Composite luôn nhẹ và chịu tải tốt hơn kim loại

Composite thường nhẹ hơn, nhưng khả năng chịu tải còn phụ thuộc vào thiết kế hình học, hướng sợi, chất lượng sản xuất và nhiệt độ. Kim loại vẫn có ưu thế trong nhiều ứng dụng tải cực lớn, nhiệt độ cao hoặc va đập mạnh.

Càng nhiều sợi gia cường thì bánh càng tốt

Tăng hàm lượng sợi có thể nâng độ cứng nhưng cũng làm vật liệu khó gia công, giảm độ dẻo hoặc tăng nguy cơ nứt tại vùng tập trung ứng suất. Công thức tối ưu phải cân bằng độ cứng, độ bền, độ dai và khả năng sản xuất.

Bánh composite không cần bảo trì

Thân bánh có thể không gỉ, nhưng ổ bi, trục, càng, mâm xoay và phanh vẫn cần kiểm tra. Bụi, sợi, tóc hoặc hóa chất cũng có thể xâm nhập vùng ổ trục và làm tăng lực lăn.

Tải trọng công bố có thể áp dụng trong mọi điều kiện

Tải danh nghĩa chỉ có ý nghĩa trong các điều kiện thử xác định. Nhiệt độ, tốc độ, mặt sàn, va đập, thời gian đỗ và cách lắp đặt đều có thể làm tải sử dụng an toàn thấp hơn giá trị trên bảng thông số.

Vật liệu composite phù hợp với bánh xe đẩy khi mục tiêu là giảm khối lượng, chống gỉ, tạo thân bánh có độ cứng cao hoặc kết hợp với lớp lăn đàn hồi. Composite đặc biệt hiệu quả ở vai trò lõi và moay-ơ, trong khi polyurethane hoặc cao su đảm nhiệm việc tiếp xúc với mặt sàn.

Điểm quyết định không phải là bánh có được gắn nhãn “composite” hay không, mà là sản phẩm có tải trọng được kiểm chứng, cấu trúc phù hợp, dải nhiệt độ rõ ràng và khả năng tương thích với môi trường sử dụng hay không.

Đối với sàn phẳng, tải trung bình đến cao và môi trường ẩm, bánh có lõi composite có thể là lựa chọn rất tốt. Với tải va đập lớn, nhiệt độ cao, mặt sàn nhiều vật sắc hoặc chế độ kéo tốc độ cao, cần xem xét vật liệu kim loại hoặc một cấu trúc bánh chuyên dụng hơn.
