Vòng phản hồi được dùng để điều chỉnh hệ thống thế nào?

Trong một hệ thống điều khiển điển hình, chuỗi cơ bản là:

Mục tiêu → đo trạng thái → tính sai lệch → điều khiển → tác động lên hệ thống → đo lại

NIST mô tả một vòng điều khiển bằng các thành phần như setpoint, cảm biến và các tham số điều khiển; NASA cũng biểu diễn hệ thống điều khiển vòng kín với đầu vào tham chiếu, bộ điều khiển, cơ cấu chấp hành, đối tượng và đường phản hồi từ đầu ra về bộ điều khiển.

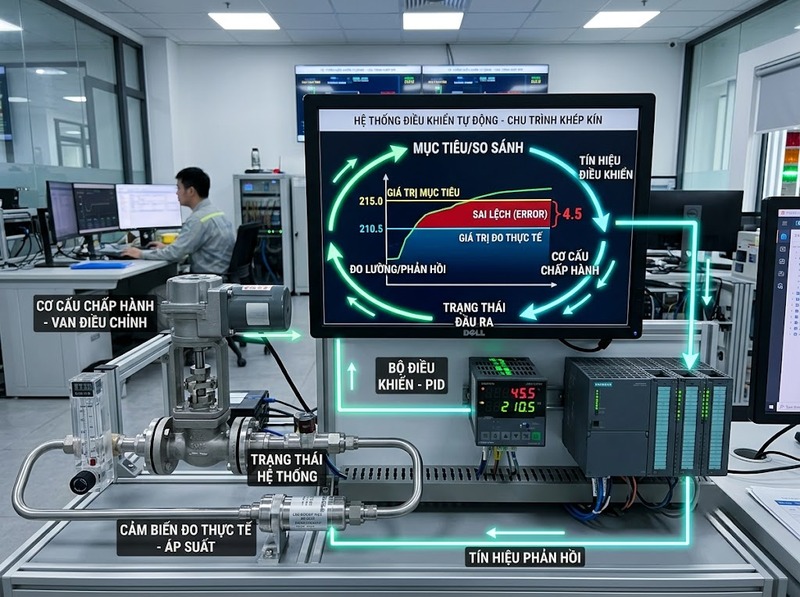

Vòng phản hồi gồm những thành phần nào?

Một vòng phản hồi thường có năm thành phần chức năng chính.

1. Giá trị mục tiêu

Đây là trạng thái mà hệ thống cần đạt, thường được gọi là setpoint hoặc reference. Ví dụ, bộ điều khiển nhiệt độ có thể đặt mục tiêu ở 25°C.

2. Cảm biến

Cảm biến đo trạng thái thực tế của hệ thống, chẳng hạn nhiệt độ, áp suất, vị trí, tốc độ hoặc điện áp. Kết quả đo tạo ra thông tin phản hồi.

3. Bộ so sánh

Bộ điều khiển cần xác định hệ thống đang lệch mục tiêu bao nhiêu. Với phản hồi âm đơn giản, sai lệch có thể biểu diễn:

e(t)=r(t)−y(t)

Trong đó r(t) là giá trị mong muốn và y(t) là giá trị đo được.

4. Bộ điều khiển

Bộ điều khiển sử dụng sai lệch để quyết định cần thay đổi tác động lên hệ thống như thế nào. PID là một cơ chế phổ biến: thành phần P phản ứng với sai lệch hiện tại, I phản ứng với sai lệch tích lũy theo thời gian và D phản ứng với tốc độ thay đổi của sai lệch.

5. Đối tượng và cơ cấu chấp hành

Cơ cấu chấp hành thực hiện lệnh điều khiển, còn đối tượng chịu tác động và tạo ra đầu ra mới. Đầu ra này lại được cảm biến đo, khép kín chu trình.

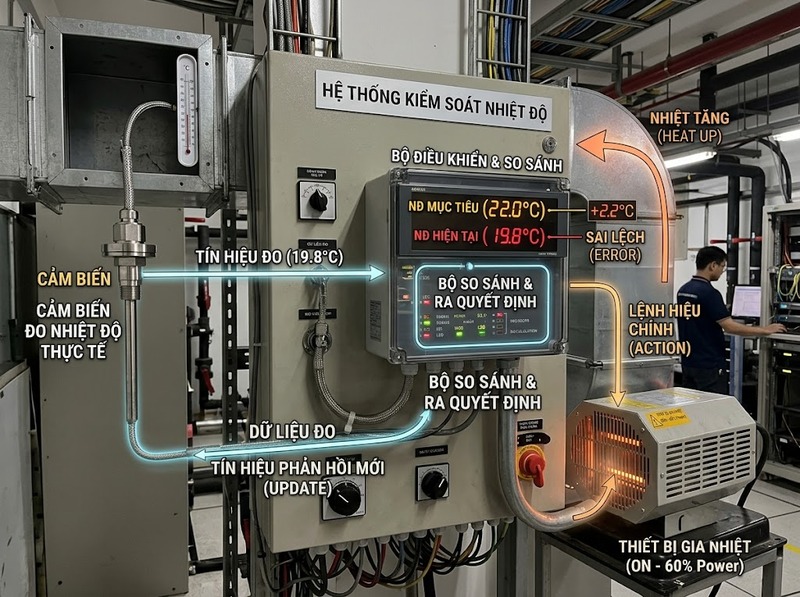

Ví dụ với hệ thống sưởi, nhiệt kế đo nhiệt độ phòng, bộ điều nhiệt so sánh nhiệt độ với mục tiêu và điều khiển lò sưởi; nhiệt độ mới lại được đo để tạo vòng điều chỉnh tiếp theo.

Cơ chế đo, so sánh và hiệu chỉnh diễn ra như thế nào?

Giá trị của vòng phản hồi không nằm đơn thuần ở việc “nhận phản hồi”, mà ở chuỗi biến phản hồi thành hành động hiệu chỉnh.

Đo trạng thái thực tế

Hệ thống trước hết phải biết trạng thái hiện tại. Nếu không có phép đo đủ tin cậy, bộ điều khiển không thể biết sai lệch thực sự là bao nhiêu.

Trong sản xuất, chẳng hạn, một đặc tính của sản phẩm có thể được đo sau quá trình gia công rồi dùng kết quả đó để điều chỉnh quá trình tiếp theo. NIST lưu ý rằng chính độ không chắc chắn của phép đo và dung sai của thông số có thể ảnh hưởng đến rủi ro của loại vòng phản hồi này.

So sánh với mục tiêu

Giá trị đo được được đặt cạnh giá trị mong muốn. Sai lệch càng lớn thì nhu cầu hiệu chỉnh thường càng rõ, nhưng mức phản ứng không nhất thiết tỷ lệ đơn giản với sai lệch.

Ví dụ, PID có thể tạo ra tín hiệu điều khiển dựa trên cả sai lệch hiện tại, sai lệch tích lũy và xu hướng thay đổi của sai lệch. Vì vậy, bộ điều khiển không chỉ hỏi “đang lệch bao nhiêu?” mà còn xét “đã lệch bao lâu?” và “đang lệch nhanh hay chậm?”.

Tạo tác động hiệu chỉnh

Bộ điều khiển chuyển thông tin sai lệch thành lệnh cho cơ cấu chấp hành. Lệnh đó làm thay đổi hệ thống, tạo ra một đầu ra mới.

Sau đó phép đo được thực hiện lại. Nếu đầu ra vẫn chưa đạt mục tiêu, vòng phản hồi tiếp tục hiệu chỉnh.

Điểm quan trọng là hệ thống không cần biết trước mọi nhiễu hoặc biến động để bắt đầu điều chỉnh. Khi nhiễu làm đầu ra lệch khỏi mục tiêu, phép đo mới cung cấp thông tin để bộ điều khiển phản ứng.

Vòng phản hồi được dùng để làm gì trong hệ thống công nghệ?

Vòng phản hồi có thể phục vụ nhiều nhiệm vụ, nhưng các chức năng cốt lõi thường tập trung vào kiểm soát sai lệch và duy trì hiệu năng.

Duy trì một đại lượng gần giá trị mục tiêu

Đây là trường hợp điển hình của điều khiển nhiệt độ, áp suất, tốc độ hoặc vị trí. NIST mô tả các process controller sử dụng cảm biến và setpoint để đưa đại lượng cần kiểm soát về giá trị mong muốn, với cả điều kiện dung sai và thời gian ổn định.

Giảm ảnh hưởng của nhiễu và nhiễu loạn

Nếu môi trường hoặc tải làm đầu ra thay đổi, phản hồi có thể phát hiện sai lệch và tạo tác động bù. NASA mô tả thiết kế vòng phản hồi theo các yêu cầu như khả năng khử nhiễu, đáp ứng quá độ và biên ổn định.

Bù sai số trong vận hành

Trong các hệ thống cơ khí và robot, cảm biến có thể đo sai số vị trí theo thời gian thực để bộ điều khiển điều chỉnh chuyển động. NIST đã nghiên cứu phương pháp bù sai số dựa trên cảm biến cho máy công cụ và robot, trong đó các yếu tố như mài mòn dụng cụ, giãn nở nhiệt và sai số động được đo và dùng để hiệu chỉnh.

Duy trì hoặc cải thiện hiệu năng

Vòng phản hồi không chỉ nhằm làm cho một đại lượng “đúng” hơn. Thiết kế vòng điều khiển còn phải cân bằng giữa tốc độ đáp ứng, độ ổn định, khả năng khử nhiễu và giới hạn của cơ cấu chấp hành. NASA nhấn mạnh rằng việc tăng hiệu năng phải xét đồng thời các giới hạn về tốc độ và phạm vi hoạt động của cơ cấu chấp hành.

Khi nào vòng phản hồi có thể gây vấn đề?

Vòng phản hồi không tự động làm hệ thống tốt hơn. Nếu phép đo, thuật toán điều khiển hoặc thời gian phản ứng không phù hợp, phản hồi có thể làm hệ thống dao động, phản ứng quá mức hoặc mất ổn định.

Độ trễ

Nếu thông tin phản hồi đến quá muộn, bộ điều khiển có thể đang phản ứng với trạng thái cũ của hệ thống. Trong các hệ thống điều khiển thời gian thực, NASA chỉ ra rằng độ trễ tính toán đủ lớn có thể làm vi phạm điều kiện ổn định hoặc khiến hệ thống rời khỏi trạng thái cho phép.

Nhiễu đo

Cảm biến không đo được trạng thái hoàn toàn chính xác. Nhiễu đo có thể khiến bộ điều khiển phản ứng với biến động giả thay vì thay đổi thực của hệ thống. Vì vậy, thiết kế vòng kín phải cân nhắc cách phản hồi tác động đến nhiễu cảm biến và hiệu năng.

Gain quá lớn

Nếu bộ điều khiển phản ứng quá mạnh với sai lệch, hệ thống có thể sửa quá mức rồi lại phải sửa theo hướng ngược lại. Khi kết hợp với động học của đối tượng và độ trễ, điều này có thể làm giảm biên ổn định hoặc gây dao động.

Giới hạn của cơ cấu chấp hành

Bộ điều khiển có thể tính ra một lệnh lớn hơn khả năng thực tế của cơ cấu chấp hành. Khi đó, hệ thống không thể thực hiện đúng lệnh tính toán. NASA xem giới hạn về tốc độ tác động và phạm vi tác động là những ràng buộc phải được đưa vào thiết kế vòng phản hồi.

Vì vậy, một vòng phản hồi tốt không phải là vòng phản hồi sửa sai mạnh nhất, mà là vòng phản hồi đạt mục tiêu với độ ổn định, tốc độ và mức tác động phù hợp với giới hạn của hệ thống.

Đánh giá một vòng phản hồi bằng những tiêu chí nào?

Không thể đánh giá vòng phản hồi chỉ bằng câu hỏi “có giảm sai lệch hay không”. Một hệ thống thực tế cần xem xét nhiều chỉ số cùng lúc.

Sai số theo mục tiêu

Đo mức chênh lệch giữa đầu ra thực tế và giá trị mong muốn. Đây là chỉ số trực tiếp nhất để đánh giá khả năng bám mục tiêu.

Thời gian đáp ứng

Cho biết hệ thống mất bao lâu để phản ứng với thay đổi hoặc đưa đầu ra về vùng mong muốn.

Độ vượt quá

Nếu hệ thống vượt qua mục tiêu rồi mới quay về, mức vượt quá có thể là vấn đề trong các ứng dụng nhạy cảm.

Độ ổn định

Một hệ thống phải có khả năng hội tụ hoặc duy trì trạng thái mong muốn thay vì dao động ngày càng lớn. Các phương pháp phân tích vòng kín thường xem xét biên ổn định cùng với đáp ứng quá độ và khả năng khử nhiễu.

Khả năng chống nhiễu

Một vòng phản hồi hữu ích phải hạn chế tác động của nhiễu trong những vùng mà hệ thống cần kiểm soát. Tuy nhiên, tăng phản hồi không đồng nghĩa mọi loại nhiễu đều giảm; thiết kế vòng kín phải cân bằng giữa khả năng bám mục tiêu, khử nhiễu và nhiễu đo.

Độ tin cậy của phép đo

Nếu cảm biến có sai số hoặc độ không chắc chắn lớn, chính dữ liệu phản hồi có thể trở thành nguồn sai lệch. Vì vậy, chất lượng đo là một phần của chất lượng toàn bộ vòng phản hồi, không phải một khâu độc lập có thể bỏ qua.

Một cách nhìn ngắn gọn là:

Vòng phản hồi = đo thực tế → so sánh với mục tiêu → tính sai lệch → hiệu chỉnh → đo lại

Cơ chế này biến hệ thống từ một chuỗi lệnh một chiều thành một hệ thống có khả năng phát hiện sai lệch và điều chỉnh dựa trên kết quả thực tế. Nhưng để vòng phản hồi hoạt động đúng, thiết kế phải đồng thời kiểm soát chất lượng phép đo, cách bộ điều khiển phản ứng, độ trễ, giới hạn cơ cấu chấp hành và yêu cầu ổn định.
