Bộ truyền động biến tín hiệu điều khiển thành hành động thế nào?

Có thể hình dung chuỗi hoạt động như sau:

Tín hiệu điều khiển → Bộ truyền động → Chuyển động/lực → Cơ cấu chấp hành → Kết quả vật lý

Vì vậy, vai trò của bộ truyền động không chỉ là “tạo chuyển động”. Nó là mắt xích trung gian quyết định một lệnh logic có thực sự được biến thành hành động vật lý hay không.

Bộ truyền động thực chất là gì?

Bộ truyền động, hay actuator, là thiết bị nhận năng lượng và tín hiệu điều khiển để tạo ra chuyển động cơ học có chủ đích.

Tùy thiết kế, chuyển động đầu ra có thể là:

·         Chuyển động tuyến tính để đẩy, kéo hoặc nâng một cơ cấu

·         Chuyển động quay để xoay trục, van hoặc cơ cấu chấp hành

·         Chuyển động theo một vị trí, góc quay, tốc độ hoặc lực được yêu cầu

Điểm quan trọng là tín hiệu điều khiển và chuyển động vật lý không phải cùng một thứ. Tín hiệu chỉ mang thông tin về trạng thái hoặc yêu cầu cần thực hiện; bộ truyền động sử dụng nguồn năng lượng phù hợp để biến thông tin đó thành tác động cơ học.

Ví dụ, tín hiệu 4–20 mA có thể biểu diễn một giá trị điều khiển trong hệ thống công nghiệp. Bộ truyền động không “biến dòng điện thành chuyển động” theo nghĩa đơn giản, mà tiếp nhận tín hiệu, xác định mức tác động cần thiết rồi điều khiển cơ cấu tạo lực hoặc mô-men tương ứng.

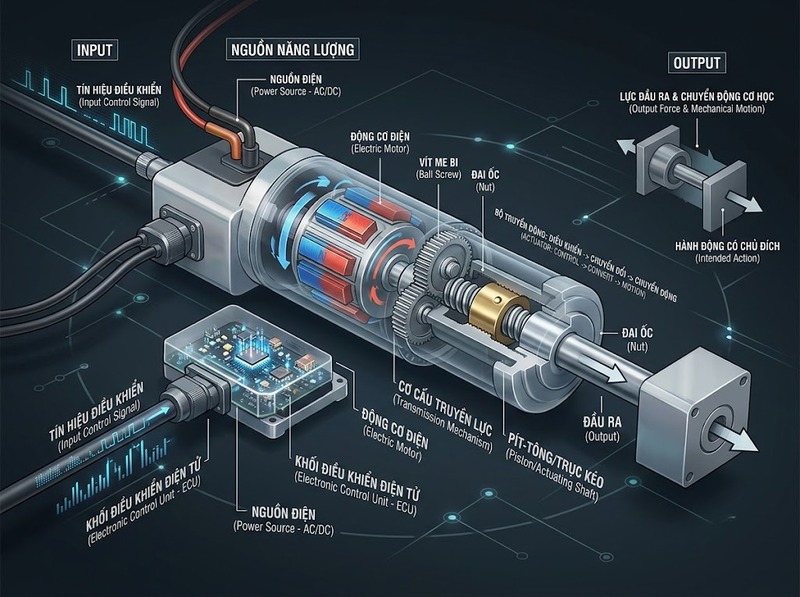

Tín hiệu điều khiển được biến thành chuyển động qua những bước nào?

Quá trình này thường gồm nhiều khâu nối tiếp thay vì một phép chuyển đổi duy nhất.

1. Tiếp nhận và giải mã lệnh điều khiển

Bộ truyền động trước hết nhận tín hiệu từ bộ điều khiển. Tín hiệu có thể là điện áp, dòng điện, xung, tín hiệu số hoặc một dạng lệnh điều khiển phù hợp với kiến trúc hệ thống.

Ở bước này, thiết bị xác định cần thực hiện hành động nào và ở mức nào.

Chẳng hạn, một lệnh có thể yêu cầu cơ cấu đi đến một vị trí cụ thể thay vì chỉ bật hoặc tắt. Đối với hệ thống có điều khiển vị trí, bộ truyền động cần phân biệt giữa vị trí hiện tại và vị trí mục tiêu để xác định mức tác động cần tạo ra.

2. Bộ truyền động xử lý lệnh

Tín hiệu đầu vào được đưa qua phần điện tử hoặc cơ cấu điều khiển của bộ truyền động để xác định cách vận hành.

Tùy loại thiết bị, khâu này có thể bao gồm:

·         Bộ điều khiển điện tử

·         Mạch công suất

·         Bộ chuyển đổi tín hiệu

·         Van điều khiển khí nén hoặc thủy lực

·         Bộ điều khiển động cơ

·         Cơ cấu truyền động cơ khí

Đây là nơi lệnh trừu tượng như “di chuyển đến vị trí X” được chuyển thành yêu cầu vật lý như cấp công suất cho động cơ hoặc thay đổi áp suất tác động lên piston.

3. Nguồn năng lượng tạo ra lực hoặc mô-men

Sau khi xác định mức tác động, bộ truyền động sử dụng nguồn năng lượng sẵn có để tạo chuyển động.

Ba nhóm phổ biến là:

·         Điện: sử dụng động cơ điện, cuộn dây điện từ hoặc các cơ cấu điện cơ

·         Khí nén: sử dụng năng lượng của khí nén để tạo lực, thường thông qua piston hoặc màng

·         Thủy lực: sử dụng áp suất chất lỏng để tạo lực lớn cho cơ cấu cần tải cao

Do đó, năng lượng cung cấp cho bộ truyền động và tín hiệu điều khiển có chức năng khác nhau. Tín hiệu nói cho hệ thống biết phải làm gì; nguồn năng lượng cho phép bộ truyền động thực hiện việc đó.

4. Cơ cấu truyền lực tạo chuyển động đầu ra

Năng lượng sau đó được biến thành chuyển động phù hợp với cơ cấu cần điều khiển.

Với bộ truyền động quay, động cơ có thể tạo mô-men trên trục. Với bộ truyền động tuyến tính, cơ cấu có thể tạo lực đẩy hoặc kéo theo một phương.

Các bộ phận như bánh răng, vít me, thanh truyền hoặc cơ cấu liên kết có thể được sử dụng để thay đổi:

·         Hướng chuyển động

·         Tốc độ

·         Mô-men

·         Lực

·         Hành trình

·         Vị trí đầu ra

Nhờ vậy, chuyển động do nguồn năng lượng tạo ra có thể được điều chỉnh để phù hợp với tải thực tế.

Vì sao bộ truyền động có thể dừng đúng vị trí thay vì chỉ “chạy” hoặc “không chạy”?

Khả năng này phụ thuộc vào kiến trúc điều khiển và đặc biệt là phản hồi trạng thái.

Trong một hệ thống đơn giản, bộ điều khiển có thể chỉ gửi lệnh bật hoặc tắt. Khi đó, bộ truyền động thực hiện hành động tương ứng mà không nhất thiết biết chính xác vị trí cuối cùng.

Trong hệ thống có điều khiển vòng kín, cảm biến cung cấp thông tin về trạng thái thực tế, chẳng hạn vị trí hoặc tốc độ. Bộ điều khiển có thể so sánh:

Giá trị mong muốn → Giá trị thực tế → Sai lệch → Lệnh điều chỉnh → Bộ truyền động

Nếu cơ cấu chưa đạt vị trí yêu cầu, hệ thống tiếp tục điều chỉnh. Khi sai lệch giảm đến mức phù hợp, tác động lên bộ truyền động cũng được điều chỉnh theo.

Vì thế, độ chính xác của hành động vật lý không chỉ phụ thuộc vào bản thân bộ truyền động. Nó còn phụ thuộc vào cảm biến, thuật toán điều khiển, cơ cấu truyền lực và đặc tính của tải.

Những yếu tố nào quyết định bộ truyền động hoạt động chính xác?

Một bộ truyền động có thể nhận đúng tín hiệu nhưng vẫn không tạo ra kết quả như mong muốn nếu các điều kiện vật lý không phù hợp.

Tín hiệu điều khiển

Tín hiệu phải tương thích với bộ truyền động về loại tín hiệu, phạm vi và cách diễn giải. Ví dụ, một thiết bị được thiết kế để nhận 4–20 mA không thể tùy ý coi một tín hiệu điện áp khác là cùng một lệnh.

Nguồn năng lượng

Nguồn điện, khí nén hoặc thủy lực phải đủ để tạo ra lực hoặc mô-men cần thiết. Nếu năng lượng cung cấp không đáp ứng yêu cầu của tải, bộ truyền động có thể không đạt được vị trí hoặc tốc độ mong muốn.

Tải cơ học

Tải càng lớn thì yêu cầu về lực hoặc mô-men càng cao. Ma sát, quán tính, tải thay đổi và lực cản bên ngoài cũng ảnh hưởng trực tiếp đến chuyển động.

Cơ cấu truyền lực

Tỷ số truyền và loại cơ cấu cơ khí quyết định cách lực hoặc mô-men được chuyển tới đầu ra. Một động cơ có thể quay nhanh nhưng vẫn cần cơ cấu giảm tốc nếu ứng dụng yêu cầu mô-men lớn hơn và tốc độ thấp hơn.

Phản hồi và điều khiển

Nếu yêu cầu độ chính xác cao, thông tin phản hồi giúp hệ thống biết kết quả thực tế thay vì chỉ giả định rằng lệnh đã được thực hiện đúng.

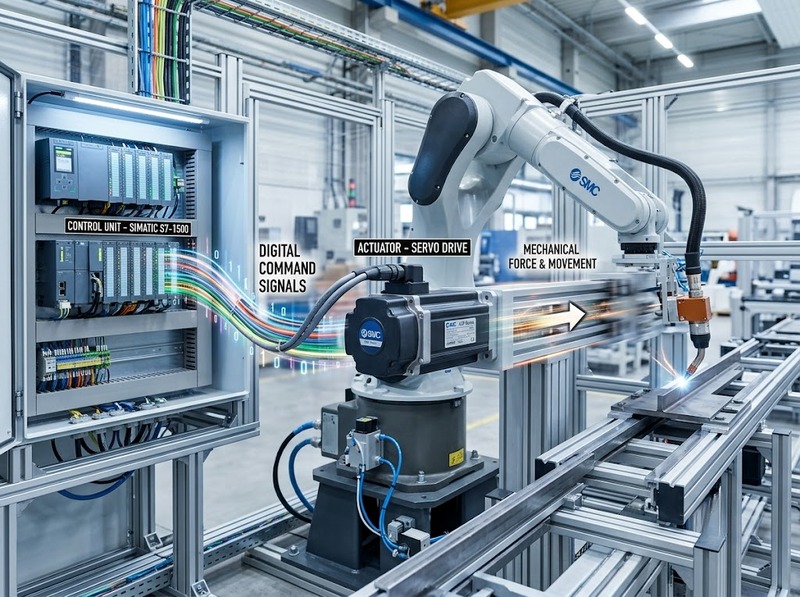

Bộ truyền động khác gì với bộ điều khiển?

Hai thành phần này dễ bị nhầm vì chúng cùng tham gia vào quá trình tự động hóa nhưng đảm nhận hai nhiệm vụ khác nhau.

Bộ điều khiển tập trung vào việc quyết định cần thực hiện hành động nào dựa trên chương trình, tín hiệu đầu vào và trạng thái hệ thống.

Bộ truyền động tập trung vào việc thực hiện hành động đó bằng cách tạo ra lực, mô-men hoặc chuyển động vật lý.

Có thể tóm tắt:

Bộ điều khiển quyết định → Bộ truyền động thực hiện → Cảm biến xác nhận

Trong một hệ thống vòng kín, ba thành phần này tạo thành chu trình liên tục. Bộ điều khiển đưa ra lệnh, bộ truyền động tác động lên đối tượng và cảm biến cung cấp trạng thái thực tế để hệ thống tiếp tục điều chỉnh.

Không phải mọi bộ truyền động đều tạo ra chuyển động giống nhau

Sự khác biệt về nguồn năng lượng và cơ cấu đầu ra khiến bộ truyền động phù hợp với những ứng dụng khác nhau.

Không thể kết luận một loại luôn tốt hơn loại còn lại. Việc lựa chọn phụ thuộc vào lực, mô-men, tốc độ, hành trình, độ chính xác, môi trường làm việc và đặc tính của tải.

Giới hạn nào cần lưu ý khi đánh giá bộ truyền động?

Một bộ truyền động chỉ thực hiện đúng lệnh trong phạm vi mà thiết kế của nó cho phép.

Nếu tải vượt quá khả năng tạo lực hoặc mô-men, cơ cấu có thể không đạt vị trí yêu cầu. Nếu tốc độ hoặc quán tính của tải không phù hợp, hệ thống có thể xuất hiện sai lệch hoặc dao động. Trong môi trường khắc nghiệt, nhiệt độ, bụi, độ ẩm hoặc hóa chất cũng có thể ảnh hưởng đến độ tin cậy.

Ngoài ra, độ chính xác của tín hiệu điều khiển không đồng nghĩa với độ chính xác của chuyển động đầu ra. Kết quả cuối cùng còn chịu ảnh hưởng của độ phân giải, độ trễ, ma sát, độ rơ cơ khí, sai số cảm biến và khả năng điều khiển của toàn hệ thống.

Đây là lý do khi đánh giá một bộ truyền động không nên chỉ hỏi “nhận được tín hiệu gì”, mà phải xem cả chuỗi từ tín hiệu → năng lượng → cơ cấu truyền lực → tải → phản hồi.

Hiểu bộ truyền động từ góc nhìn của cả hệ thống

Cách dễ nhất để hiểu vai trò của bộ truyền động là tách hệ thống thành ba lớp:

Lớp quyết định: bộ điều khiển xác định hành động cần thực hiện

Lớp chuyển đổi: bộ truyền động biến lệnh và năng lượng thành lực, mô-men hoặc chuyển động

Lớp thực thi: cơ cấu máy móc nhận chuyển động đó và tạo ra thay đổi vật lý

Nếu có phản hồi, cảm biến sẽ đưa trạng thái thực tế trở lại hệ thống để điều khiển tiếp tục hiệu chỉnh.

Vì vậy, bộ truyền động chính là cầu nối giữa thế giới thông tin và thế giới vật lý. Một lệnh chỉ trở thành hành động thực sự khi bộ truyền động có thể chuyển lệnh đó thành tác động cơ học phù hợp với tải và điều kiện vận hành.

Kết luận: Bộ truyền động nhận tín hiệu điều khiển, xử lý yêu cầu, sử dụng nguồn năng lượng và cơ cấu truyền lực để tạo ra chuyển động hoặc lực ở đầu ra. Trong hệ thống có phản hồi, trạng thái thực tế còn được đo và đưa trở lại bộ điều khiển để hiệu chỉnh hành động. Do đó, hiệu quả của quá trình chuyển lệnh thành hành động vật lý phụ thuộc vào sự phối hợp giữa bộ điều khiển, bộ truyền động, cơ cấu truyền lực, tải và cảm biến.
